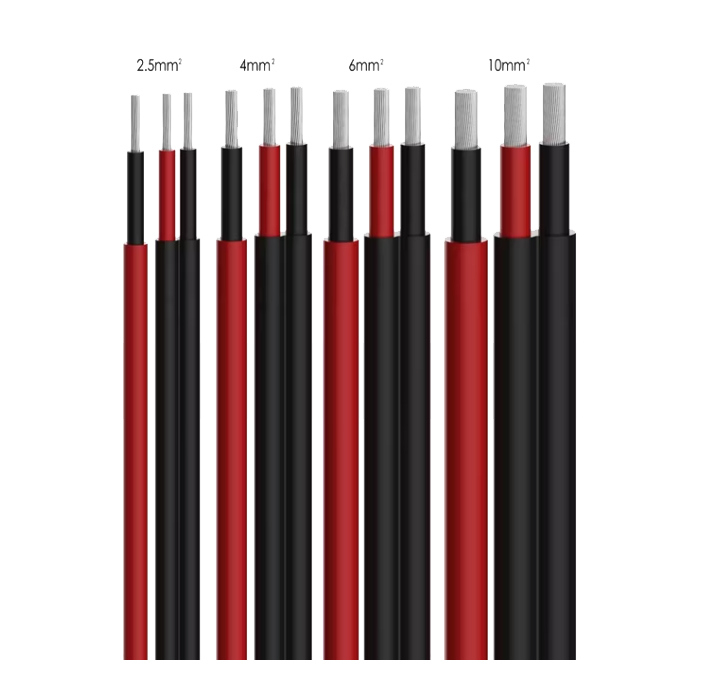

Φωτοβολταϊκό φωτοβολταϊκό Ηλιακό καλώδιο συνεχούς ρεύματος H1Z2Z2-K 1.5~240mm2 1500V
| Jacket: | Υλικό αποζημίωσης αλογόνου για ηλιακά καλώδια | Conductor Material: | Τάξη 5 κονσερβοποιημένος χαλκός |
| Application: | Ηλιακό αγρόκτημα | Core: | 1 πυρήνας |
| Colour: | Μαύρα /κόκκινα χρώματα διαθέσιμα κατόπιν αιτήματος | Voltage: | 1500V |
| High Light: | Φωτοβολταϊκό καλώδιο DC H1Z2Z2-K,Ηλιακό καλώδιο 240mm² 1500V,Φωτοβολταϊκό καλώδιο με εγγύηση |
||
Φωτοβολταϊκό PV Καλώδιο DC Solar H1Z2Z2-K 1.5~240mm² 1500V
ΕΦΑΡΜΟΓΗ
-
Συστήματα Ανανεώσιμων Πηγών Ενέργειας
Χρησιμοποιείται ευρέως σε φωτοβολταϊκά εργοστάσια για τη σύνδεση ηλιακών πάνελ με μετατροπείς
Κατάλληλο τόσο για ηλιακά συστήματα οροφής όσο και για επίγειες εγκαταστάσεις λόγω των ιδιοτήτων του που είναι ανθεκτικές στην υπεριώδη ακτινοβολία -
Βιομηχανικός Αυτοματισμός
Χρησιμοποιείται σε πίνακες ελέγχου για συνδέσεις κινητήρων σε γραμμές παραγωγής
Χρησιμοποιείται ως καλώδια έλξης σε γερανούς και ρομποτικά συστήματα (διατίθεται εύκαμπτη παραλλαγή) -
Έργα Υποδομής
Εγκεκριμένο για υπόγειες εγκαταστάσεις σε εμπορικά κτίρια (δοκιμασμένο στους 90°C)
Συνήθης χρήση σε συστήματα φωτισμού σηράγγων όπου απαιτούνται ιδιότητες χωρίς αλογόνα -
Εξειδικευμένα Περιβάλλοντα
Εφαρμογές σε θαλάσσια περιβάλλοντα λόγω του ανθεκτικού στο λάδι περιβλήματός του (παραλλαγή ανθεκτική στο λάδι H1Z2Z2-KO)
Συνδέσεις εξοπλισμού εξόρυξης με ενισχυμένη μηχανική προστασία
ΚΑΤΑΣΚΕΥΗ
Αγωγός:Κατηγορία 5 επιχαλκωμένοι αγωγοί χαλκού
Μόνωση:Υλικό μόνωσης επιβραδυντικό φλόγας χωρίς αλογόνα για ηλιακά καλώδια
Εξωτερικό περίβλημα:Υλικό περιβλήματος επιβραδυντικό φλόγας χωρίς αλογόνα για ηλιακά καλώδια
ΠΡΟΤΥΠΟ
EN50618:2014
ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ
- AC Ονομαστική τάση Uo/U:1.0/1.0kV
- DC Ονομαστική τάση Uo/U:1.5kV
- Μέγιστη θερμοκρασία λειτουργίας του αγωγού:+120℃
- Θερμοκρασία περιβάλλοντος λειτουργίας: -40℃~+90℃
- Θερμοκρασία τοποθέτησης καλωδίου:Όχι λιγότερο από -25℃
- Ελάχιστη ακτίνα κάμψης: Μονόκλωνο:6D (D είναι η πραγματική εξωτερική διάμετρος του καλωδίου)
ΠΡΟΔΙΑΓΡΑΦΗ
|
Διατομή(mm²) |
Κατασκευή Αγωγού(no/mm) |
Εξωτερική Διάμετρος Αγωγού.max(mm) |
Εξωτερική Διάμετρος Καλωδίου.(mm) |
Κατά προσέγγιση βάρος καλωδίου |
Μέγιστη Αντίσταση Αγωγού(Ω/km,20°C) 1×1.5 |
|
48/0.20 |
1.58 |
4.8 |
35 |
13.7 |
1×2.5 |
|
77/0.20 |
2.02 |
5.2 |
47 |
8.21 |
1×4 |
|
56/0.285 |
2.46 |
5.7 |
64 |
5.09 |
1×6 |
|
84/0.285 |
3.01 |
6.3 |
86 |
3.39 |
1×10 |
|
77/0.40 |
4.1 |
7.2 |
128 |
1.95 |
1×16 |
|
7×17/0.40 |
5.5 |
8.9 |
196 |
1.24 |
1×25 |
|
7×27/0.40 |
6.7 |
10.7 |
299 |
0.795 |
1×35 |
|
7×38/0.40 |
8.2 |
12.4 |
407 |
0.565 |
1×50 |
|
19×20/0.40 |
10.0 |
14.6 |
571 |
0.393 |
1×70 |
|
19×28/0.40 |
11.6 |
16.4 |
773 |
0.277 |
1×95 |
|
19×38/0.40 |
13.5 |
18.5 |
1024 |
0.210 |
1×120 |
|
24×38/0.40 |
14.4 |
19.8 |
1266 |
0.164 |
1×150 |
|
30×38/0.40 |
16.2 |
22.2 |
1584 |
0.132 |
1×185 |
|
37×38/0.40 |
18.2 |
25.0 |
1967 |
0.108 |
1×240 |
|
48×38/0.40 |
20.6 |
27.8 |
2518 |
0.0817 |
ΕΡΓΟΣΤΑΣΙΟ |
ΕΡΓΟ
ΠΑΚΕΤΟ
ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ
Ε:
Τι χρώματα είναι διαθέσιμα για το εξωτερικό περίβλημα;A: ≥25 χρόνια
ηλιακό φωτοβολταϊκό καλώδιο σχεδιασμένο για μετάδοση ισχύος DC σε ηλιακά συστήματα, συνδέοντας πάνελ με μετατροπείς ή κουτιά διακλάδωσηςΕ: Με ποια πρότυπα συμμορφώνεται το H1Z2Z2-K;
A: ≥25 χρόνια
EN 50618:2014 (Ευρωπαϊκό πρότυπο) και συχνά φέρει πιστοποιήσεις TUV/CE για ασφάλεια και απόδοσηΕ:
Τι χρώματα είναι διαθέσιμα για το εξωτερικό περίβλημα;A: ≥25 χρόνια
5-κλάσης συρματόσχοινο επιχαλκωμένο χάλκινο σύρμα για χαμηλή αντίσταση και αντοχή στη διάβρωσηΕ:
Τι χρώματα είναι διαθέσιμα για το εξωτερικό περίβλημα;A: ≥25 χρόνια
120℃ για αγωγούς και 90℃ για χρήση σε περιβάλλον, με βραχυπρόθεσμη ανοχή έως 200℃ (5 δευτερόλεπτα)Ε:
Τι χρώματα είναι διαθέσιμα για το εξωτερικό περίβλημα;A: ≥25 χρόνια
μόνωση και περίβλημα, προσφέροντας επιβραδυντικό φλόγας, χωρίς αλογόνα και ανθεκτικό στην υπεριώδη ακτινοβολία ιδιότητεςΕ:
Πώς εγκαθίσταται το καλώδιο;A: ≥25 χρόνια
(μέγιστη επιτρεπόμενη τάση: 1.8kV)Ε:
Τι χρώματα είναι διαθέσιμα για το εξωτερικό περίβλημα;A: ≥25 χρόνια
μαύρο ή κόκκινο για αναγνώριση πολικότηταςΕ:
Πώς εγκαθίσταται το καλώδιο;A: ≥25 χρόνια
άμεση ταφή, εναέρια ή αγωγούς εγκαταστάσεις λόγω του αδιάβροχου σχεδιασμού τουΕ: Ποια είναι η διάρκεια ζωής του καλωδίου H1Z2Z2-K;
A: ≥25 χρόνια
υπό κανονικές συνθήκες, ανθεκτικό στη γήρανση και την περιβαλλοντική καταπόνηση
-
