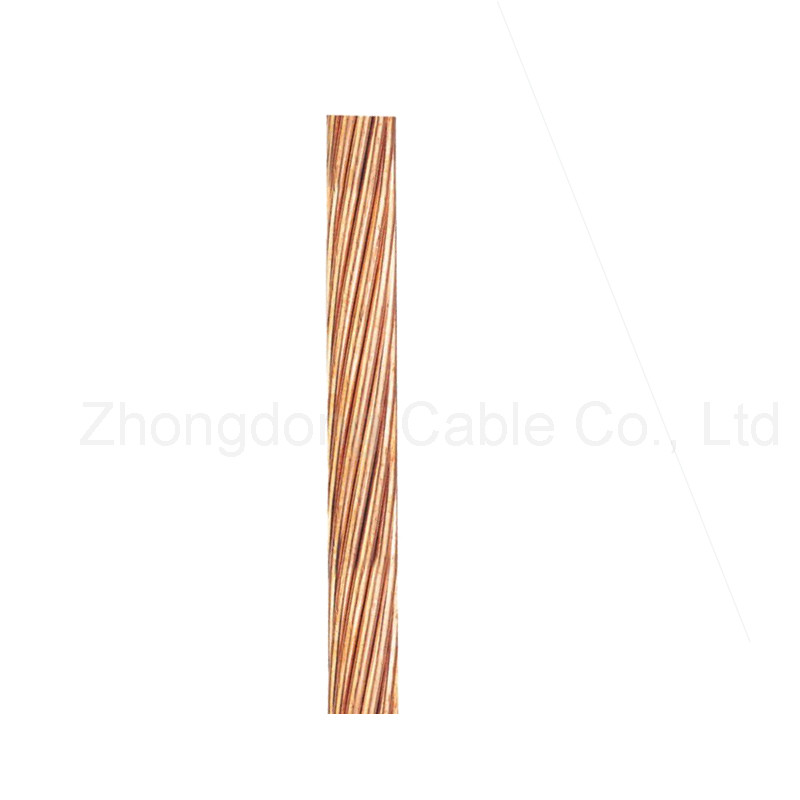

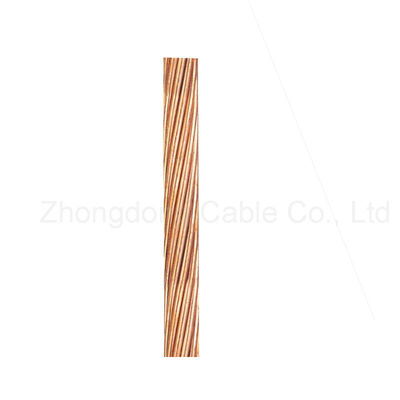

Στερεός ράβδος 70 τετραγωνικών εκατοστών γυμνός αγωγός χαλκού για υπερυψωμένη γραμμή ηλεκτρικής ενέργειας
| Range Of Application: | Εναέρια μετάδοση | Material: | Χαλκός |
| Drum Packing: | Χάλυβα ξύλινο τύμπανο | Per Drum Weight: | Κατ'αίτηση |
| Voltage: | μέχρι 110KV | Product: | Γυμνός Μαέστρος |
| High Light: | 70 τετραγωνικών εκατοστών γυμνό αγωγό χαλκού,Στερεός ράβδος γυμνός αγωγός χαλκού |
||
70 τετραγωνικών χιλιοστών Cu. Καθαρός αγωγός χαλκού για υπερυψωμένη γραμμή ηλεκτρικής ενέργειας
Εφαρμογή
Οι στερεοί και οι ράβδοι με γυμνούς αγωγούς χαλκού είναι κατάλληλοι για την εναέρια μετάδοση και Οι αγωγοί με ράβδους μεγαλύτερης ευελιξίας είναι κατάλληλοι για μη απομονωμένες συνδέσεις, άλματα και γωνίες στην ηλεκτρική κατασκευή.
Κατασκευή
Ο αγωγός χαλκού με μαλακή έλξη με γυμνό νήμα είναι ένας αγωγός με συγκεντρωτικό νήμα που αποτελείται από σκληρά σύρματα χαλκού που διατίθενται τόσο σε μονόστρωμα όσο και σε πολυστρωτή κατασκευή
Περιγραφή
- Διοδηγός: σφραγισμένο σκληρό χαλκό
- Αριθμός νημάτων: 3, 7, 19, 37
- Σχήμα αγωγού: στρογγυλό
- Κατεύθυνση διάθεσης του εξωτερικού στρώματος: δεξιά
- Προδιαγραφή του αγωγού
Προδιαγραφές
|
Ονομαστική έκταση |
Κατασκευή |
Συνολικά, Ντία. |
Περίπου βάρος |
Μαξ. Αντίσταση συνεχούς ροής. |
Μίν. Τραυματισμός |
|
10 |
7/1.35 |
4.05 |
89.82 |
1.829 |
3752 |
|
14 |
7/1.60 |
4.80 |
126.2 |
1.303 |
5267 |
|
16 |
3/2.65 |
5.70 |
148.3 |
1.106 |
6194 |
|
16 |
7/1.70 |
5.10 |
142.4 |
1.154 |
5946 |
|
25 |
7/2.10 |
6.30 |
217.3 |
0.7563 |
9073 |
|
32 |
Τρία τρίτα.75 |
8.06 |
296.9 |
0.5520 |
12400 |
|
32 |
7/2.46 |
7.38 |
298.2 |
0.5497 |
12442 |
|
35 |
7/2.50 |
7.50 |
308.0 |
0.5337 |
12860 |
|
50 |
7/3.00 |
9.00 |
443.5 |
0.3706 |
18520 |
|
50 |
19/1.80 |
9.00 |
435.8 |
0.3819 |
17700 |
|
70 |
7/3.55 |
10.65 |
621.1 |
0.2646 |
25930 |
|
70 |
19/2.10 |
10.50 |
593.2 |
0.2806 |
24090 |
|
95 |
19/2.50 |
12.50 |
840.7 |
0.1980 |
34140 |
|
100 |
7/4.30 |
12.90 |
911.2 |
0.1810 |
36540 |
|
120 |
19/2.80 |
14.00 |
1055 |
0.1578 |
42830 |
|
125 |
19/2.90 |
14.50 |
1131 |
0.1471 |
45940 |
|
150 |
19/3.20 |
16.00 |
1377 |
0.1208 |
55940 |
|
150 |
37/2.25 |
15.75 |
1334 |
0.1264 |
53880 |
|
185 |
19/3.55 |
17.75 |
1695 |
0.09815 |
68860 |
|
185 |
37/2.50 |
17.50 |
1647 |
0.1024 |
66490 |
-
