Επικεφαλής ηλεκτρικού καλωδίου χαμηλής τάσης
| Usage: | Σύστημα Ελέγχου Πρόσβασης | Insulation: | PVC PE XLPE |
| Voltage: | 300/500V, 450/750V | Length: | Προσαρμοσμένο |
| Conductor Material: | Χαλκός | Packing: | Ουδέτερη συσκευασία χαρτοκιβωτίων ή προσαρμοσμένη |
| High Light: | Καλώδιο ελέγχου θωρακισμένου με μόνωση PVC,Τεθωρακισμένο ηλεκτρικό καλώδιο 3 πυρήνων,Καλώδιο ελέγχου χαμηλής τάσης |
||

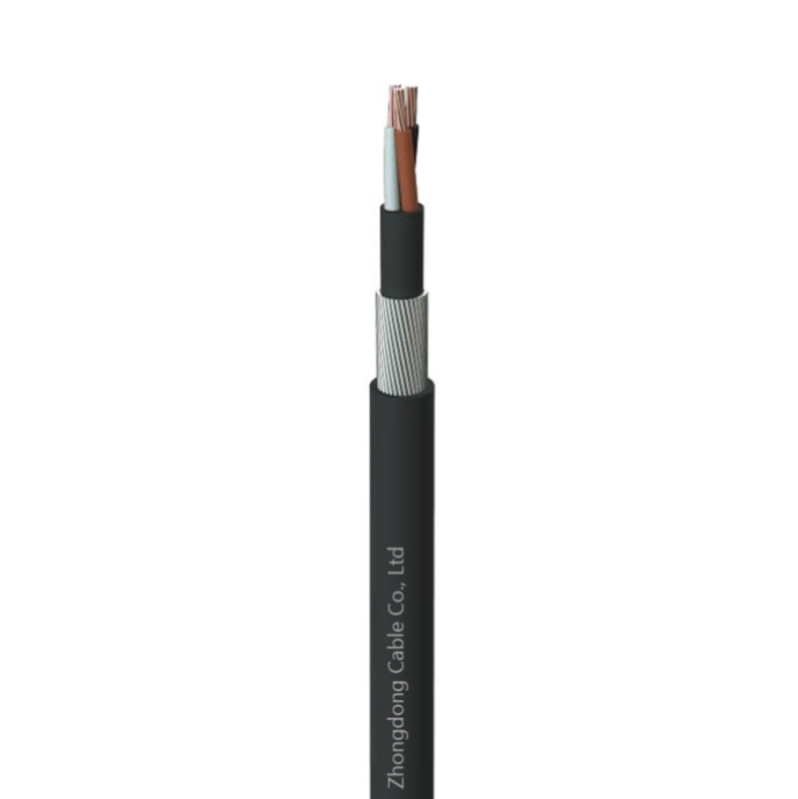

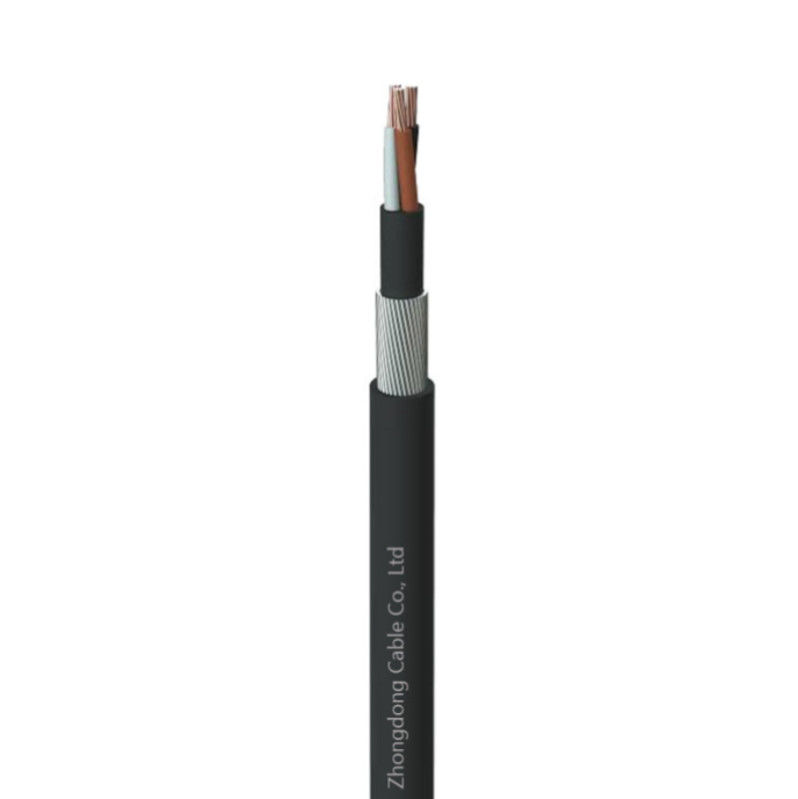

Επικεφαλίδα ηλεκτρικής τροχιάς με θωρακισμένο καλώδιο AWA με μονωμένο PVC
Εφαρμογή
Τα καλώδια ελέγχου με θωράκιση PVC χρησιμοποιούνται συνήθως σε περιβάλλοντα που απαιτούν μηχανική προστασία και αντοχή σε σκληρές συνθήκες, όπως:Εργοστάσια, εργοστάσια και συστήματα αυτοματισμού όπου τα καλώδια εκτίθενται σε φθορά, συγκρούσεις ή δονήσεις,Χημικά εργοστάσια, διυλιστήρια πετρελαίου και ορυχεία που χρειάζονται αντοχή στη διάβρωση και την υγρασία.
Κατασκευή
- Διοικητής:Κύκλωμα, στερεό, συμπιεσμένο ή τετραγωνικό Coppe
- Εγώ...Απομόνωση: PVC
- Γεμιστήρας: Μη υδροσκοπικό υλικό
- Ταινία δέσμευσης: μη υδροσκοπικό υλικό
- Ποσότητα: ταινία από χάλυβα
- Κάλυψη: PVC
Περιγραφή
- Η τάση ονομαστικής τάσης είναι 450/750V ή λιγότερη.Το καλώδιο ελέγχου μπορεί να κατασκευαστεί ως επιβραδυντικό φλόγας όταν το απαιτεί ο πελάτης.
- Θερμοκρασία τοποθέτησης: κατά τη διάρκεια της τοποθέτησης, η θερμοκρασία του περιβάλλοντος δεν πρέπει να είναι κατώτερη των 0°C, το καλώδιο πρέπει να προθεραπεύεται.
- Θερμοκρασία λειτουργίας:Η μέγιστη επιτρεπόμενη συνεχής θερμοκρασία λειτουργίας του αγωγού δεν πρέπει να υπερβαίνει τους 70 °C.
- Ράδιο κάμψης: 16D για θωρακισμένο καλώδιο
Ποικιλία προϊόντων
|
Ονομαστική εγκάρσια τομή |
Ονομαστικό μόνωση πάχος |
Ονομαστικό πάχος της κάλυψης |
Μέση εξωτερική διάμετρος |
Μέγιστη αντίσταση συνεχούς ρεύματος του αγωγού στους 20 °C |
Περίπου βάρος καλωδίου |
|
|
mm2 |
χμ |
χμ |
χμ |
Ω/km |
kg/km |
|
|
|
|
|
Περιορισμός |
Κεφάλαια |
|
|
|
Τρεις φορές το ένα.75 |
0.6 |
1.2 |
7.1 |
8.5 |
24.5 |
78.3 |
|
Τρία φορές ένα.0 |
0.6 |
1.2 |
7.4 |
8.9 |
18.1 |
88.5 |
|
Τρία φορές ένα.5 |
0.7 |
1.2 |
8.3 |
10 |
12.1 |
113.7 |
|
Τρία επί δύο.5 |
0.8 |
1.2 |
9.5 |
11.5 |
7.41 |
156.9 |
|
3×4 |
0.8 |
1.2 |
10.5 |
12.7 |
4.61 |
208.5 |
|
3 × 6 |
0.8 |
1.5 |
11.5 |
13.9 |
3.08 |
300.4 |
|
3 × 10 |
1 |
1.7 |
15.2 |
18.4 |
1.83 |
487.4 |
|
4×0.75 |
0.6 |
1.2 |
7.6 |
9.2 |
24.5 |
93.2 |
