Standard 10 qmm 16 qmm  Niederspannungskabel NYY Stromkabel

ANWENDUNG

‌Festinstallationen‌:

• Verwendung in Kabelkanälen, Kraftwerken und industriellen Verteilerschränken
• Geeignet für den Innen- und Außenbereich in trockenen, feuchten oder nassen Umgebungen (einschließlich Öl-Wasser-Gemischen)‌
• Kann unterirdisch verlegt werden, wenn sie durch Rohre vor mechanischer Beschädigung geschützt sind

‌Stromversorgungssysteme‌

• Einsatz in Anwendernetzen zur Energieversorgung‌
• Verwendung in Elektroinstallationen in Gebäuden und auf Baustellen‌
• Geeignet für feste Verdrahtung in Energieanlagen mit einer Nennspannung von 0,6/1 kV‌

Spezielle Umgebungen‌

• UV-beständig für den Außenbereich‌
• Kann in Beton (nicht vibrierend) verlegt und in Wasser getaucht werden‌
• Nicht geeignet für vibrierende, schüttelnde oder verdichtete Betoninstallationen‌

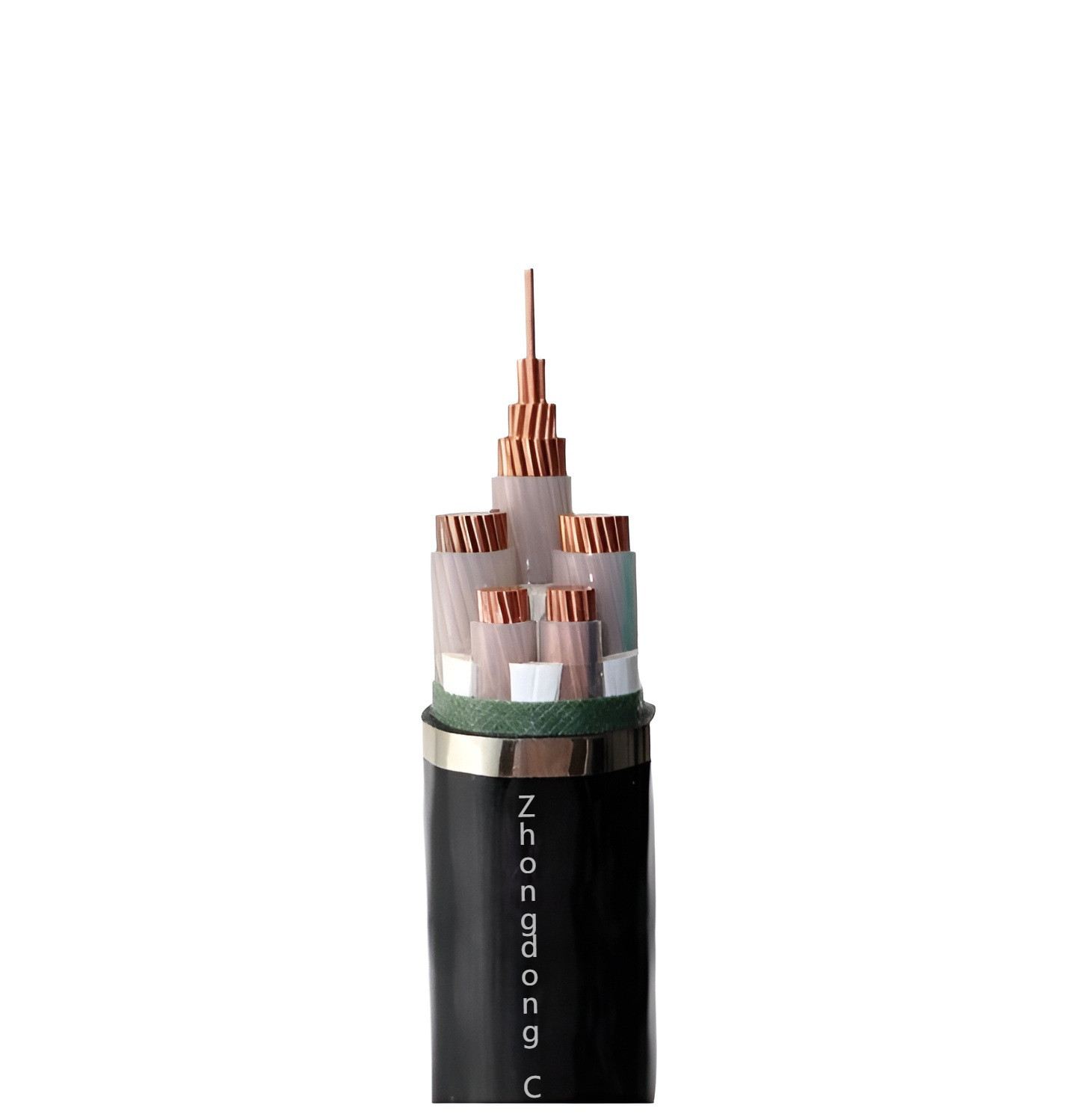

KONSTRUKTION

• Leiter: Rund, massiv, verdichtet oder sektorförmig verseilt aus Kupfer oder Aluminium
• Isolierung: PVC
• Füllstoff: nicht hygroskopisches Material
• Bindeband: nicht hygroskopisches Material
• Mantel: PVC

EIGENSCHAFTEN

• Prüfspannung: 3,5 kV 5 min kein Durchschlag
• Die Umgebungstemperatur für die Installation: ≥0℃.
• Maximale Leitertemperatur im Normalbetrieb:≤90℃.
• Max. Betriebstemperatur des Leiters bei Kabelkurzschluss (maximale Dauer 5 s): 250℃.
• Zulässiger Mindestbiegeradius:
• Einadriges unarmiertes Kabel: 20 x AD
• Mehradriges unarmiertes Kabel: 15 x AD
• Einadriges armiertes Kabel: 5 x AD
• Mehradriges armiertes Kabel: 12 x AD
• Hinweis: AD=Außendurchmesser des Kabels

SPEZIFIKATION

ANWENDUNG

Niederspannungs-PVC-isolierte (Polyvinylchlorid) Kabel werden häufig in elektrischen Systemen verwendet, die mit Spannungen ‌ betrieben werden,unter 1 kV‌ (typischerweise bis zu 1 kV AC oder 1,5 kV DC).

Ihre Vielseitigkeit, Wirtschaftlichkeit und langlebigen Eigenschaften machen sie für eine Vielzahl von Anwendungen geeignet.

ÜBER UNS

PROJEKTE

PARTNER

FAQ

F‌: Wofür steht NYY in der Kabelterminologie?‌
A. NYY steht für "Gummi (N) PVC (Y) PVC (Y)" Kabel gemäß europäischen Normen, was ihre Konstruktion mit PVC-Isolierung und -Mantel angibt.

F. Welche Nennspannung unterstützt das NYY-Kabel?‌
A. Standard-NYY-Kabel sind für 0,6/1 kV AC-Spannungsanwendungen in Festinstallationen ausgelegt.

F‌. Eignet sich das NYY-Kabel für den Außenbereich?‌
A. Ja, mit UV-beständigen Mantelvarianten können NYY-Kabel im Freien verwendet werden, wenn sie ordnungsgemäß in Rohren oder Kabeltrassen installiert sind.

F‌. In welchem Temperaturbereich können NYY-Kabel betrieben werden?‌
A. Sie arbeiten zwischen -40°C und +70°C für Festinstallationen, wobei temporäre Installationen bis zu +90°C zulassen.

‌F. Welchen Flammschutzstandards entspricht NYY?‌
A. NYY-Kabel erfüllen IEC 60332-1 für Einzelkabel-Flammenausbreitungstests und IEC 60502-2 für PVC-Isolationsanforderungen.

F‌. Können NYY-Kabel direkt unterirdisch verlegt werden?‌
A. Nein, sie benötigen mechanischen Schutz (Rohre), wenn sie vergraben werden, können aber in Beton (nicht vibrierende Anwendungen) verwendet werden.

F. Was ist der Unterschied zwischen NYY-J und NYY-O?‌
A. NYY-J enthält einen grün/gelben Identifikationsleiter zur Erdung, während NYY-O diese Erdungsfunktion nicht hat.

F. Welcher Biegeradius ist für NYY-Kabel erforderlich?‌
A. Mehradrige NYY-Kabel erfordern einen Mindestbiegeradius vom 12-fachen ihres Außendurchmessers während der Installation.

‌F. Sind NYY-Kabel öl- und wasserbeständig?‌
A. Ja, ihre PVC-Konstruktion bietet Beständigkeit gegen Öl, Wasser und leichte Chemikalien in feuchten Umgebungen.

F‌. Wie ist die typische Lebensdauer von NYY-Kabeln?‌
A. Bei ordnungsgemäßer Installation haben NYY-Kabel unter normalen Betriebsbedingungen eine Lebensdauer von über 25 Jahren.
