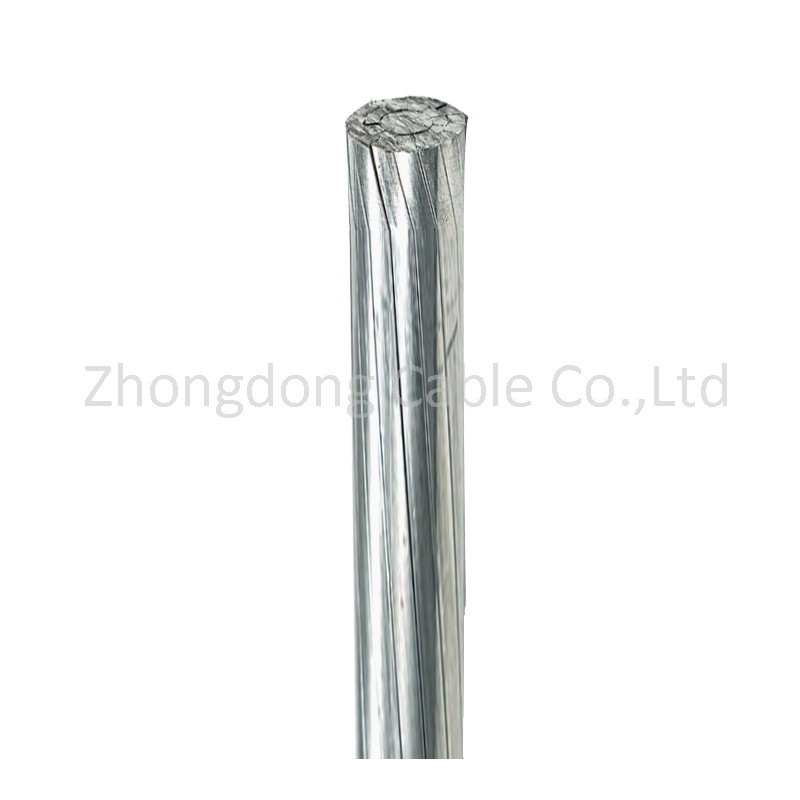

Cable tordu à conducteur nu AAAC 100 mm2 pour la transmission d'énergie
| Range Of Application: | Transmission aérienne | Material: | Aluminium |
| Drum Packing: | Tambour en bois en acier | Product Name: | Les États membres doivent fournir à l'autorité compétente les informations suivantes: |
| Per Drum Weight: | Selon demande | Voltage: | jusqu'à 110 KV |
| High Light: | Conducteur AAC de 100 mm2,Conducteur nu de 100 mm2,Transmission de puissance Conducteur AAAC |
||
Câble conducteur nu AAAC torsadé 100mm2 pour la transmission d'énergie
APPLICATION
Les conducteurs nus AAAC (All Aluminum Alloy Conductor) avec une section transversale de 100mm² sont largement utilisés dans les systèmes de transmission et de distribution d'énergie aérienne en raison de leur légèreté, de leur haute résistance et de leur excellente conductivité.
CONSTRUCTION
Le câble AAAC est constitué de fils en alliage d'aluminium. Les fils en alliage d'aluminium sont toronnés de manière concentrique.
NORME
CEI 61089 DIN 48201-6 ASTM B 399 EN 50182
CARACTÉRISTIQUES
- Densité à 20℃ : 2,703 kg/dm
- Coefficient de température à 20°C : 0,00360 (°C)
- Résistivité à 20°C : 0,03260Ω•mm2/m
- Accélération sismique : 0,12 – 0,05g
- Température ambiante : -5°C – 50°C
- Pression du vent : 80 – 130kg/m2
- Niveau isokéraunique : 10 – 18
- Humidité relative : 5 – 100%
SPÉCIFICATION
|
Section nominale mm2 |
Section transversale réelle mm2 |
Nombre de brins |
Diamètre |
Poids approximatif du câble |
Charge de rupture nominale |
Résistance maximale en courant continu à 20℃ |
|
|
Fil unique |
Conducteur |
||||||
|
mm |
mm |
kg/km |
kN |
Ω/km |
|||
|
16 |
18.6 |
7 |
1.84 |
5.52 |
50.8 |
6.04 |
1.7896 |
|
25 |
29 |
7 |
2.3 |
6.9 |
79.5 |
9.44 |
1.1453 |
|
40 |
46.5 |
7 |
2.91 |
8.72 |
127.1 |
15.1 |
0.7158 |
|
63 |
73.2 |
7 |
3.65 |
10.9 |
200.2 |
23.06 |
0.4545 |
|
100 |
116 |
19 |
2.79 |
14 |
319.3 |
37.76 |
0.2877 |
|
125 |
145 |
19 |
3.12 |
15.6 |
399.2 |
47.2 |
0.2302 |
|
160 |
186 |
19 |
3.53 |
17.6 |
511 |
58.56 |
0.1798 |
|
200 |
232 |
19 |
3.95 |
19.7 |
638.7 |
73.2 |
0.1439 |
|
250 |
290 |
19 |
4.41 |
22.1 |
798.4 |
91.5 |
0.1151 |
|
315 |
366 |
37 |
3.55 |
24.8 |
1008.4 |
115.29 |
0.0913 |
|
400 |
465 |
37 |
4 |
28 |
1280.5 |
146.4 |
0.0721 |
|
450 |
523 |
37 |
4.24 |
29.7 |
1440.5 |
164.7 |
0.0641 |
|
500 |
581 |
37 |
4.47 |
31.3 |
1600.6 |
183 |
0.0577 |
|
560 |
651 |
61 |
3.69 |
33.2 |
1795.3 |
204.96 |
0.0516 |
|
630 |
732 |
61 |
3.91 |
35.2 |
2019.8 |
230.58 |
0.0458 |
|
710 |
825 |
61 |
4.15 |
37.3 |
2276.2 |
259.86 |
0.0407 |
|
800 |
930 |
61 |
4.4 |
39.6 |
2564.8 |
292.8 |
0.0361 |
|
900 |
1046 |
91 |
3.83 |
42.1 |
2888.3 |
329.4 |
0.0321 |
|
1000 |
1162 |
91 |
4.03 |
44.4 |
3209.3 |
366 |
0.0289 |
|
1120 |
1301 |
91 |
4.27 |
46.9 |
3594.4 |
409.92 |
0.0258 |
APPLICATION
À PROPOS DE NOUS
ENTREPÔT
FAQ
Q1.Êtes-vous une usine ou une société commerciale?
A1 : Nous sommes un fabricant avec plus de 20 ans d'expérience dans la production de câbles
Q2 : Comment obtenir un échantillon gratuit ?
A2. Bien sûr, nous pourrions fournir des échantillons gratuits et vous prenez en charge les frais d'expédition
Q3. Combien de temps dure le délai de livraison ?
A3. Il faut généralement 7 à 10 jours pour une commande d'échantillon et 25 à 30 jours pour une grosse commande.
Q4. Quelles sont vos conditions de paiement ?
A4. Nos conditions de paiement sont généralement T/T 30 % à l'avance, le solde avant l'enlèvement des marchandises
Q5. Acceptez-vous le service OEM ?
A5. Oui, nous personnaliserons les produits en fonction de vos exigences spécifiques
-
