0.6/1kV 3+1 Core ABC-kabel
| Application: | overhead distributielijn | Cores Nos: | 3+1 kern |
| Rated Voltage: | 0,6/1 kV | Installation Degree: | -20 ℃ -90 ℃ |
| Neutral Messengers: | AAC of ACSR | Insulation: | XLPE/PE/PVC |
| High Light: | 3+1 kern ABC-kabel XLPE geïsoleerd,aluminium-aerial bundled cable LV,0.6/1kV luchtlijn ABC-kabel |
||

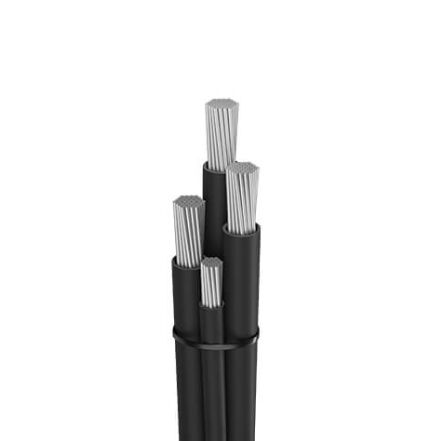

0.6/1kV 3+1 ader ABC Kabel —XLPE Geïsoleerde Aluminium Aerial Bundled Kabel voor LV Bovengrondse Lijnen
Productoverzicht
De 0.6/1kV 3+1 ader ABC kabel is ontworpen voor laagspannings bovengrondse stroomdistributiesystemen. Het bestaat uit drie fasegeleiders en één nulleider, allemaal geïsoleerd met vernet polyethyleen (XLPE) om stabiele elektrische prestaties en een lange levensduur te garanderen.
Deze kabelstructuur verbetert de operationele veiligheid en systeem betrouwbaarheid in bovengrondse distributienetwerken, met name in gebieden waar de ruimte beperkt is of de omgevingsomstandigheden veeleisend zijn.
.Belangrijkste Kenmerken
- XLPE isolatie met hoge thermische en elektrische prestaties
- 3 fasegeleiders met 1 nulleider (3+1 configuratie)
- Goede weerstand tegen UV-straling en buitenomstandigheden
- Verminderd risico op elektrische storingen door geïsoleerd ontwerp
- Lagere onderhoudsvereisten in bovengrondse installaties
- Geschikt voor compacte routing in stedelijke of semi-stedelijke omgevingen
Toepassingen
Deze kabel is geschikt voor een reeks laagspannings bovengrondse distributiescenario's:
- Secundaire stroomdistributielijnen
- Stedelijke en voorstedelijke distributienetwerken
- Plattelands elektrificatiesystemen
- Straatverlichtingscircuits
- Industriële en residentiële stroomvoorziening
- Tijdelijke stroominstallaties
Technische Specificaties
- Nominale Spanning: 0.6/1kV
- Geleider: Aluminium (vastgelopen)
- Isolatie: XLPE (Vernet Polyethyleen)
- Kernconfiguratie: 3 Fase + 1 Nul
- Norm: IEC, ASTM, BS (indien vereist)
- Installatie: Lucht / bovengronds
Prestatievoordelen
Vergeleken met traditionele kale geleiders, biedt dit kabelontwerp:
- Verbeterde veiligheid tijdens bedrijf
- Betere prestaties onder blootstelling aan buitenomgevingen
- Lagere storingskans in distributiesystemen
- Stabielere werking in dicht geïnstalleerde netwerken
Productie & Kwaliteit
De kabel wordt geproduceerd onder gecontroleerde productieprocessen en getest volgens de relevante internationale normen. Materiaalkeuze en productieconsistentie garanderen betrouwbare prestaties voor stroomdistributietoepassingen.
Specificatie
| Aantal Kernen en Doorsnede (mm²) | Aantal Draden (Fase) (Nr.) | Aantal Draden (Nul) (Nr.) | Nominale Isolatie Dikte (Fase) (mm) | Nominale Isolatie Dikte (Nul) (mm) | Ongeveer. Diameter van Kabel (mm) | Max. DC. Weerstand bij 20°C (Fase) (Ω/km) | Max. DC. Weerstand bij 20°C (Nul) (Ω/km) | Ongeveer. Gewicht (kg/km) |
| 3×25+1×54.6 | 7 | 7 | 1.4 | 1.6 | 23.5 | 1.2 | 0.63 | 508 |
| 3×35+1×54.6 | 7 | 7 | 1.6 | 1.6 | 26.1 | 0.868 | 0.63 | 619 |
| 3×50+1×54.6 | 7 | 7 | 1.6 | 1.6 | 28.1 | 0.641 | 0.63 | 733 |
| 3×70+1×54.6 | 12 | 7 | 1.8 | 1.6 | 31.9 | 0.443 | 0.63 | 951 |
| 3×95+1×54.6 | 19 | 7 | 1.8 | 1.6 | 35.2 | 0.32 | 0.63 | 1192 |
| 3×70+1×70 | 12 | 7 | 1.8 | 1.6 | 32.4 | 0.443 | 0.5 | 986 |
| 3×95+1×70 | 19 | 7 | 1.8 | 1.6 | 35.6 | 0.32 | 0.5 | 1227 |
| 3×120+1×70 | 19 | 7 | 1.8 | 1.6 | 37.8 | 0.253 | 0.5 | 1441 |
| 3×120+1×95 | 19 | 19 | 1.8 | 1.6 | 39.1 | 0.253 | 0.343 | 1536 |
| 3×150+1×95 | 19 | 19 | 1.8 | 1.6 | 42.2 | 0.206 | 0.343 | 1779 |
Toepassingsvoorbeeld: Straatverlichtingssysteem
Projectbeschrijving
De 3+1 ader ABC kabel wordt toegepast in bovengrondse stroomvoorzieningssystemen voor straatverlichtingsinstallaties langs stedelijke en voorstedelijke wegen.
Installatiedetails
- Systeem: Laagspanningsverlichtingscircuit
- Installatie: Bovengrondse routing langs palen
- Belastingstype: Continue verlichtingsbelasting
Praktische Voordelen
- Vereenvoudigde installatie vergeleken met ondergrondse bekabeling
- Veiligere werking in openbare ruimtes
- Stabiele prestaties onder buitenomstandigheden
Veelgestelde Vragen
V1: Wat betekent 3+1 ader in ABC kabel?
3+1 ader verwijst naar drie fasegeleiders en één nulleider die samen zijn gebundeld, veel gebruikt in laagspannings stroomdistributiesystemen.
V2: Wat is het voordeel van XLPE isolatie in ABC kabels?
XLPE isolatie biedt hogere temperatuurbestendigheid, betere elektrische eigenschappen en een langere levensduur vergeleken met PVC isolatie.
V3: Waar wordt ABC kabel typisch gebruikt?
ABC kabels worden voornamelijk gebruikt in bovengrondse stroomdistributiesystemen, met name in stedelijke, landelijke en industriële gebieden waar veiligheid en betrouwbaarheid belangrijk zijn.
V4: Is ABC kabel geschikt voor zware omgevingen?
Ja, ABC kabels zijn bestand tegen UV-straling, vocht en weersomstandigheden, waardoor ze geschikt zijn voor buiteninstallaties.
V5: Welke normen voldoet ABC kabel aan?
ABC kabels kunnen worden geproduceerd volgens IEC, ASTM of BS normen, afhankelijk van de projectvereisten.
-
