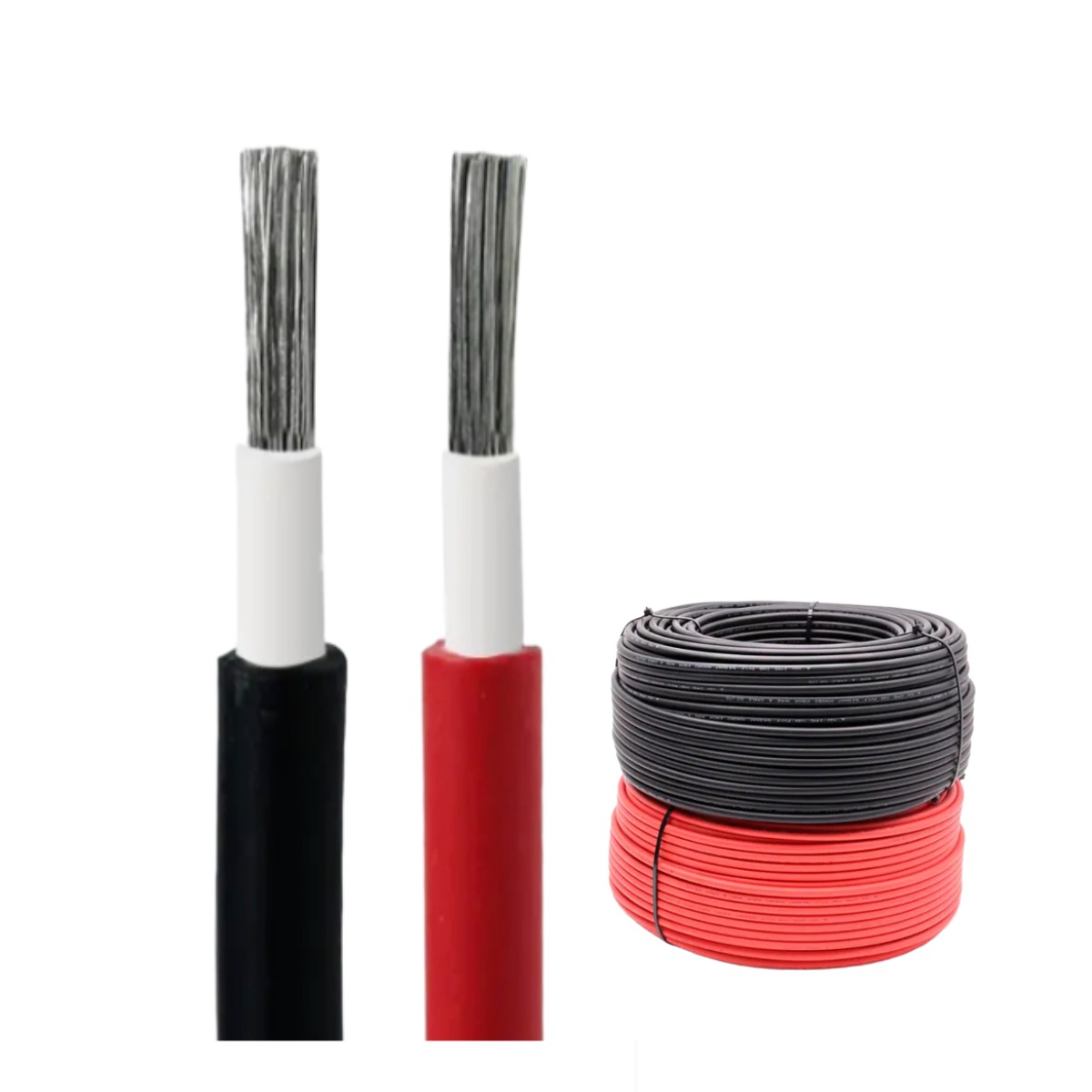

AC 0.6/1.0kV zonnecabel blik koper halogeenvrij vlamvertragend 1.5-35mm2
| Conductor: | Vertind koper | Test Voltage: | 6.5 kV wisselstroom |
| Temperature Rating: | Vast: -40°C tot +90°C | Core: | 1 Kern/2 Kern |
| High Light: | 1.5-35 mm2 zonne-aangedreven kabel,Halogeenvrije zonnecabel,AC-bondkoperen zonnecabel |
||
AC 0.6/1.0kV zonnecabel blik koper halogeenvrij vlamvertragend 1.5-35mm2
Toepassing
AC-zonnekabels worden voornamelijk gebruikt in fotovoltaïsche (PV) systemen voor het overbrengen van wisselstroom (AC) -energie die wordt gegenereerd door zonne-omvormers.
Nettoaanbinding
AC-distributie: het overbrengen van stroom van omvormers naar laadcentrales, schakelborden of huishoudelijke/industriële apparaten.
AC-gekoppelde opslag: koppeling van hybride omvormers aan batterijopslagsystemen in AC-gekoppelde zonne-energieinstallaties.
Bouwwerk
Conductor
Klasse5 met een vermogen van niet meer dan 50 W
Isolatie
Halogeenvrij vlamvertragend isolatiemateriaal voorzonnekabels
Buitenmantel
Halogeenvrij vlamvertragend omslagmateriaal voorzonne-energie Kabels
Specificatie
PV1-F-AC 0,6/1,0 kVCin staatSstructuurPArameeters
|
De doorsnede ((mm2) |
Constructie van geleiders (nr/mm) |
Leider Stranded OD.max ((mm)) |
Kabel OD.(mm) |
Ongeveer gewicht van de kabel |
Max Conductor Weerstand ((Ω/km,20°C) |
|
Eén keer één.5 |
48/0.20 |
1.58 |
4.6 |
33 |
13.7 |
|
Eén op twee.5 |
77/0.20 |
2.02 |
5.0 |
45 |
8.21 |
|
1x4 |
56/0.285 |
2.46 |
5.4 |
61 |
5.09 |
|
1 × 6 |
84/0.285 |
3.01 |
6.0 |
83 |
3.39 |
|
1 × 10 |
77/0.40 |
4.1 |
7.3 |
130 |
1.95 |
|
1 × 16 |
7x17/0.40 |
5.5 |
8.9 |
196 |
1.24 |
|
1 × 25 |
7x27/0.40 |
6.7 |
10.3 |
290 |
0.795 |
|
1 × 35 |
7x38/0.40 |
8.2 |
11.8 |
390 |
0.565 |
Veelgestelde vragen
1Wat is het verschil tussen AC en DC zonnekabels?
AC-zonnekabels dragen wisselstroom (AC) van de omvormer naar het net of belastingen.
DC-zonnekabels dragen gelijkstroom (DC) van zonnepanelen naar de omvormer.
Belangrijkste verschillen: spanningstype (AC versus DC), isolatievereisten en toepasselijke normen.
2Wat is de spanningscategorie van AC-zonnekabels?
Standaardsystemen: 230V (1-fase) of 400V (3-fase) voor residentieel/commercieel gebruik.
Systemen op utility-schaal: tot 35 kV voor middelspanningsdistributie.
3Zijn AC-zonnekabels UV-bestendig?
Ja, hoogwaardige wisselstroomzonnekabels zijn UV-bestendig geïsoleerd (XLPE of LSZH) voor gebruik buiten.
-
