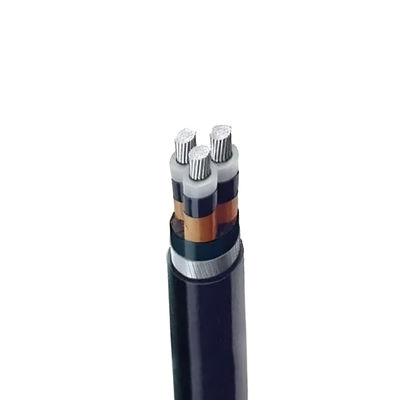

35kV MV XLPE Elektriciteitskabel Koperdraad Schild 3 Kern Aanpasbare lengte
| Insulation: | XLPE HPDE | Voltage: | 26/35KV |
| Length: | Aangepast | Conductor Material: | Aluminiumlegeringsgeleider |
| Packing: | Neutrale doosverpakking of aangepast | Application: | Overhead |
| High Light: | MV XLPE elektrische kabels koper,Gepersonaliseerde lengte XLPE-elektrische kabel,35kV 3 Core XLPE-kabel |
||
35kV MV XLPE Geïsoleerde stroomkabel Koperdraad Shield XLPE/PVC/STA AA-8000 serie
Toepassing
Gebruikt voor hooggebouw, ziekenhuis, theater, elektriciteitscentrale, metro tunnel of petrochemische industrie of andere speciale plaats vereist voor lage rook, nul halogeen schone en veilige kabel.
Bouw
1Dirigent.
met een vermogen van niet meer dan 50 W
2Leiderschild.
Semi-geleidende afschermingsmateriaal (onder 500 mm)2
halfgeleidende band+halfgeleidende afscherming (500mm2 en hoger)
3.Isolatie
Polyvinylchloride (PVC)
4.Isolatieschild
met een gewicht van niet meer dan 10 kg
5Metalen schildlaag
koperen band
COverdraad ((35kV 500mm2) bovenstaande)
6. vulmiddel
Polypropyleen(PP) mEeshfziekrop
7Bindband
niet-hygroscopische riemen
8- Verzorging.
Stalen band ((Eenkern)
geallieerde band van staal(3 kern)
9. Buitenmantel
90°C Polyvinylchloride (PVC)
De methoden voor het leggen
Het leggen van buizen, het leggen van loopgraven, het leggen van tunnels, verticale schachtenenhet leggen van bruggen, enz.
Specificatie
26/35kV drie kern Cin staatSstructuurPArameeters
|
Specificaties |
Diameter van geleider |
Buitenste dikte van de isolatie |
Bij benadering de buitenste diameter van de kabel |
Ongeveer gewicht van de kabel |
|
3x50 |
7.6±0.2 |
31.2 |
833 |
7350 |
|
3 × 70 |
9.2±0.2 |
32.8 |
86.9 |
7989 |
|
3 × 95 |
10.9±0.2 |
34.5 |
903 |
8633 |
|
3×120 |
12.2±0.2 |
35.8 |
93.6 |
9314 |
|
3 × 150 |
13.6±0.2 |
37.2 |
96.8 |
10003 |
|
3×185 |
15.2±0.2 |
38.8 |
100.6 |
10803 |
|
3×240 |
17.4±0.2 |
41.0 |
105.8 |
11996 |
|
3 × 300 |
19.5±0.2 |
43.1 |
110.4 |
13154 |
|
3 × 400 |
22.0±0.2 |
45.6 |
117.8 |
14927 |
|
3 × 500/35 |
24.8±0.2 |
49.2 |
129.7 |
18186 |
|
3 × 630/35 |
28.2±0.2 |
52.6 |
137.8 |
20526 |
|
|
|
|
|
|
