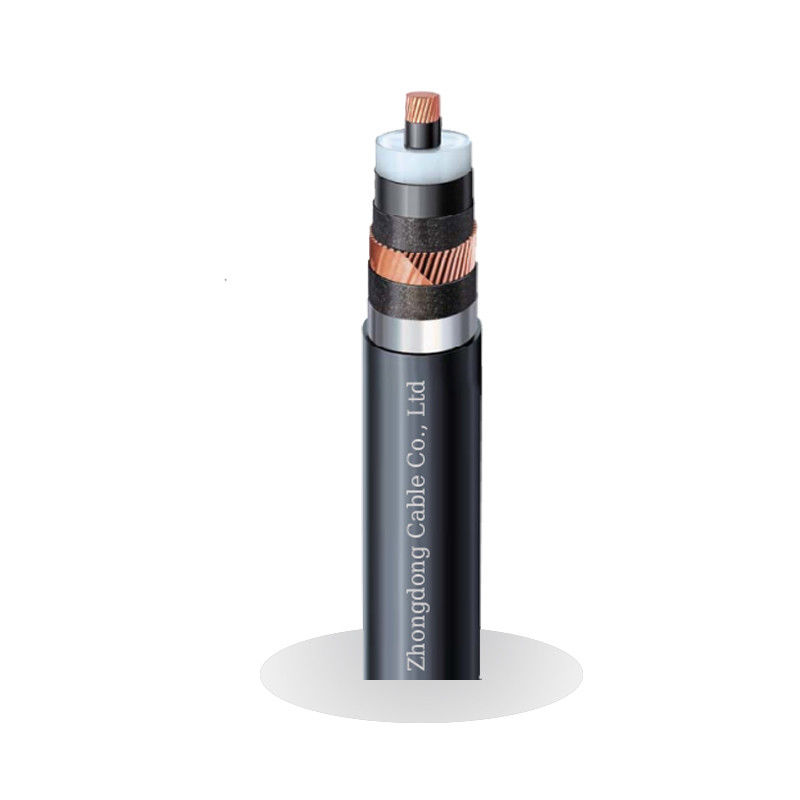

HV 110kV XLPE বিদ্যুৎ বিতরণের জন্য উচ্চ ভোল্টেজ STA বিচ্ছিন্ন পাওয়ার ক্যাবল

প্যারামিটার বিভাগ

প্যারামিটার আইটেম

প্যারামিটার মান

কনফিগারেশন প্যারামিটার

বৈদ্যুতিক পরিবাহী

উপাদানঃ তামার কোর (ক্রস সেকশন পরিসীমাঃ 630 ~ 1600mm2)

কন্ডাক্টরের বাহ্যিক ব্যাসার্ধ

30.0~56.5mm (বিভাগ যত বড়, বাইরের ব্যাসার্ধ বৃদ্ধি)

বিচ্ছিন্নতা

উপাদানঃ ক্রস-লিঙ্কড পলিথিলিন (এক্সএলপিই), বেধ 16.5±0.5 মিমি

কন্ডাক্টর শেল্ডিং স্তর

ঘনত্ব ১.২ মিমি (অর্ধপরিবাহী উপাদান)

আইসোলেশন স্ক্রিন

বেধ ১.০ মিমি (অর্ধপরিবাহী উপাদান)

ধাতব গর্ত

ঝাঁকুনিযুক্ত অ্যালুমিনিয়াম গহ্বর (2.0±0.2mm) (ডাবল গ্যালভানাইজড স্টিলের স্ট্রিপ, 0.5~0.8mm)

ওভারহেড

উপাদানঃ অগ্নি retardant polyvinyl ক্লোরাইড (পিভিসি) বা polyethylene (পিই), বেধ 4.5 ± 0.2mm

বৈদ্যুতিক পরামিতি

20°C কন্ডাক্টর ডিসি প্রতিরোধের

0.0754~0.009 Ω / কিমি (অংশ যত বড়, প্রতিরোধ তত কম)

90°C কন্ডাক্টর এসি প্রতিরোধের

0.097~0.0142Ω/কিমি

ক্ষমতার মান

134-282 p F/m (বর্ধমান ক্রস-সেকশন সঙ্গে বৃদ্ধি)

পাওয়ার ফ্রিকোয়েন্সি চাপ পরীক্ষা

64 / 110kV (কারখানার পরীক্ষা)

স্থানীয় নিষ্কাশন কর্মক্ষমতা

৫% (১.৫ ইউ)₀ নিম্ন-ভোল্টেজ)

যান্ত্রিক এবং স্থাপন পরামিতি

ন্যূনতম বাঁক ব্যাসার্ধ

12 x ক্যাবলের বাইরের ব্যাসার্ধ (বিন্যাস স্তর প্রয়োজনীয়তা)

কাজের তাপমাত্রা অনুমতি দিন

দীর্ঘমেয়াদীঃ ৯০°Cশর্ট সার্কিট (৫ সেকেন্ডের মধ্যে): ২৫০°C

পরিবেষ্টিত তাপমাত্রা স্থাপন

≥0°C

যানবাহনের প্রবাহের রেফারেন্স

সিঙ্গল রিটার্ন এয়ারে প্রবাহের হার

বিভাগ 630mm2: 1010A; বিভাগ 1600mm2: 1690A (বেসরকারী তাপমাত্রা 40°C, মাটির তাপীয় প্রতিরোধের 1.0m ·°C / W)

সরাসরি ডুবে থাকা বরাদ্দের লোড ফ্লো রেট

বিভাগ 630mm2: প্রায় 800A; বিভাগ 1600mm2: প্রায় 1300A (গভীরতা 1 মিটার, স্থল তাপমাত্রা 35°C)
