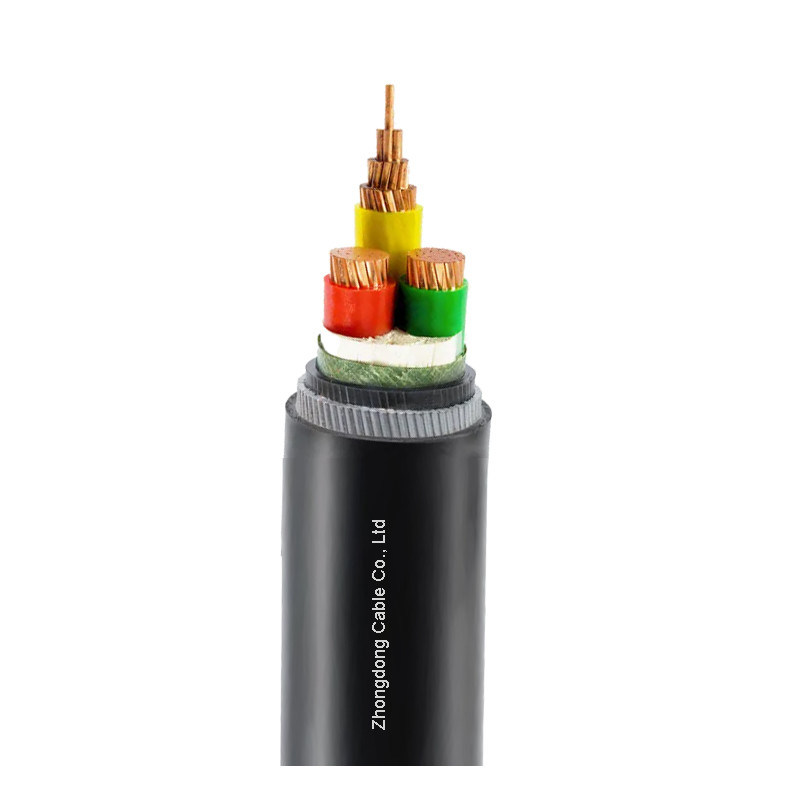

IEC 60502 كابل معزول PVC قياسي مدرع بأسلاك فولاذية مغلف بـ PVC NYRY VV32
| Voltage: | 0.6/ 1kV | Armoring: | لا |
| Insulation: | بولي كلوريد الفينيل | Core: | متعدد النوى |
| Temperature range: | - 30 ℃ إلى + 70 ℃ | Sheathed: | بولي كلوريد الفينيل |
| High Light: | كابل طاقة معزول PVC مع درع سلك فولاذي,كابل طاقة قياسي IEC 60502,كابل NYRY VV32 مغلف بـ PVC |
||
IEC 60502 معيار PVC عازل كابل الفولاذ الأسلاك المصفحة PVC مغطاة NYRY VV32
التطبيق
هذا المنتج مناسب لنقل الكهرباء وتوزيعها في خطوط مع التيار المتردد 50 هرتز والجهد الاسمي لا يتجاوز 0.6/1kV.
البناء
- قائد:فئة1/موصل النحاس المتشابك من الفئة 2
- العزل:الكلوريد البوليفينيل (PVC)
- ملء(الخيارات):الحبل الممزق للشبكة البولي بروبيلين
- أناالغطاء الداخلي:الكلوريد البوليفينيل (PVC)
- أريمور:أسلاك من الألومنيوم أو الأسلاك من الفولاذ المقاوم للصدأ(قلب واحد)الفولاذ المغلفسلك(متعدد النواة)
- الغطاء الخارجي:الكلوريد البوليفينيل (PVC)
المعيار
GB/T 127061,IEC 60502-1
تشاراجإرهابية
- الجهد القياسي: (أو/أو):0.6/1كيلو فولت يوم:1.2كيلو فولت
- درجة حرارة التشغيل القصوى للمرشد:+70°C
- درجة حرارة البيئة:-20°C~+45°C
- درجة حرارة وضع الكابلات:لا تقل عن 0 درجة مئوية ((عندما تكون درجة حرارة المحيط أقل من 0 درجة مئوية، يجب تسخين الكابل مسبقًا.)
- نصف قطر الانحناء الأدنى:قلب واحد:15دمتعدد النواة:12D
المواصفات
|
المواصفات |
قطر الموصل |
الاسمية سمك العزل |
سمك الغطاء |
سمك الأسلاك الصلبة الاسمي |
سمك الغلاف الاسمي |
القطر الخارجي التقريبي للكابل |
الوزن التقريبي للأسلاك |
|
3 × 1.5 |
1.38 |
0.8 |
1 |
0.8 |
1.8 |
15.1 |
376 |
|
ثلاث مرات اثنان5 |
1.78 |
0.8 |
1 |
0.8 |
1.8 |
15.9 |
432 |
|
3 × 4 |
2.25 |
1 |
1 |
1.25 |
1.8 |
18.8 |
680 |
|
3 × 6 |
2.76 |
1 |
1 |
1.25 |
1.8 |
19.8 |
776 |
|
3 × 10 |
4 |
1 |
1 |
1.25 |
1.8 |
22.5 |
1009 |
|
3 × 16 |
5 |
1 |
1 |
1.25 |
1.8 |
24.6 |
1265 |
|
3×25 |
6.1 |
1.2 |
1 |
1.6 |
1.8 |
28.6 |
1855 |
|
3×35 |
7.2 |
1.2 |
1 |
1.6 |
1.8 |
31.2 |
2248 |
|
3×50 |
8.4 |
1.4 |
1 |
1.6 |
2 |
35.1 |
2835 |
|
3×70 |
10 |
1.4 |
1.2 |
2 |
2.1 |
40.2 |
3962 |
|
3 × 95 |
12 |
1.6 |
1.2 |
2 |
2.2 |
45.6 |
5070 |
|
3×120 |
13 |
1.6 |
1.2 |
2 |
2.3 |
47.9 |
5923 |
|
3×150 |
14.9 |
1.8 |
1.4 |
2.5 |
2.5 |
54.7 |
7676 |
|
3 × 185 |
16.5 |
2 |
1.4 |
2.5 |
2.7 |
59.5 |
9116 |
|
3×240 |
18.4 |
2.2 |
1.6 |
2.5 |
2.9 |
65.3 |
11289 |
|
3×300 |
21 |
2.4 |
1.6 |
2.5 |
3.1 |
72.2 |
13681 |
|
3×400 |
23.4 |
2.6 |
1.8 |
3.15 |
3.4 |
80.6 |
17764 |
مصنعنا
المشاريع
الأسئلة الشائعة
السؤال: أين تستخدم كابلات SWA-PVC عادةً؟- نعم
أ. مناسبة ل:
الدفن المباشر تحت الأرض (مع تصريف)
المصانع الصناعية ذات الإجهاد الميكانيكي
البيئات الخطرة (مثل التعرض للمواد الكيميائية)
- نعمس: كيف تعزز الدرع بالأسلاك الفولاذية أداء الكابلات؟- نعم
(أ)الحماية الميكانيكية: المقاومة للكسر، الأضرار القوارض، والاصطدام.
- نعمالاعتقال: يعمل كموصل استمرارية الأرض في بعض التصاميم
- نعمس: ما هي حدود درجة الحرارة للكابلات SWA-PVC؟- نعم
(أ)نطاق العمل: -15 درجة مئوية إلى +70 درجة مئوية (عزل PVC)
درجة حرارة المرشد القصوى: 70 درجة مئوية تحت الحمل المستمر
س: هل كابلات SWA-PVC مقاومة للنار؟- نعم
A. النسخ القياسية تتوافق معIEC 60332-1(اختبار انتشار اللهب) لمتطلبات أعلى، اخترLSZH (الهيولوجين منخفض الدخان صفر)الاختلاف
كيفية حساب نصف قطر الانحناء أثناء التثبيت؟- نعم
A. نصف قطر الانحناء الأدنى = 12 × قطر الكابللتجنب تشوه الدروع
هل يمكن تثبيت كابلات SWA-PVC في ظروف رطبة؟- نعم
ج: نعم، شريطة أن تكون الغطاء الخارجي سليمة.المفاصل ذات التصنيف IP68ودرع مضاد للتآكل
- نعمس: ما هي المعايير التي تنطبق على كابلات SWA-PVC؟- نعم
(أ)الدولية: IEC 60502-1
الإقليمية: BS 5467 (المملكة المتحدة) ، UL 4 (الولايات المتحدة)
