سلك فولاذي أحادي النواة سلك XLPE المدرع ، سلك النحاس الموصل متوسط الجهد
| Armored: | أسلاك الفولاذ | Sheath Material: | بولي كلوريد الفينيل |
| Insulation: | XLPE | Rated Voltage: | 6/10KV |
| Conductor: | نحاس | No of Core: | 1،3 |
| High Light: | كابل XLPE المقاوم بالأسلاك الفولاذية,كابل XLPE المقاوم للسيارات النحاسية |
||

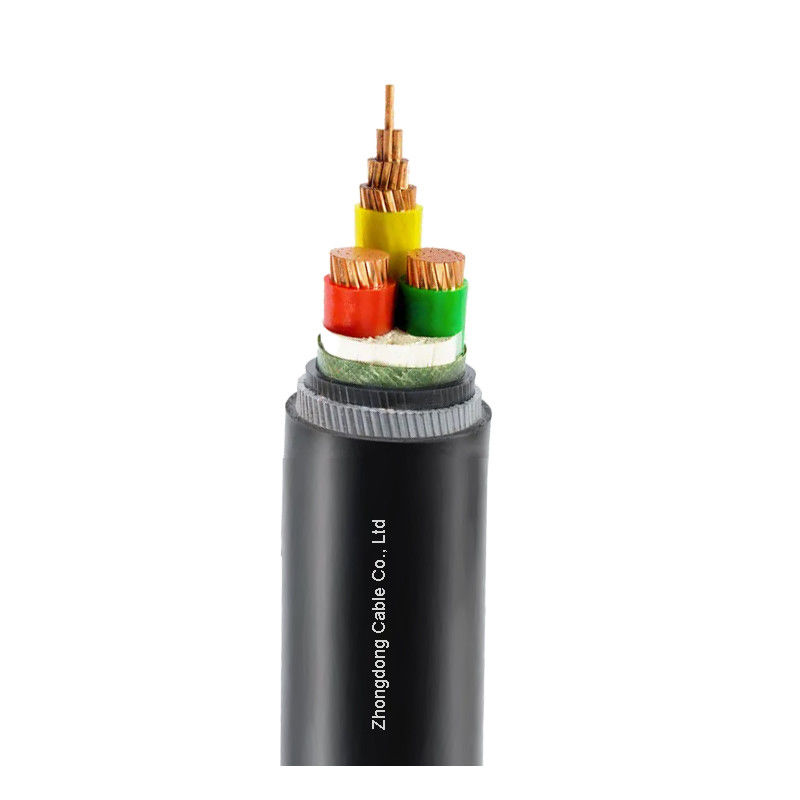

كابل طاقة معزول XLPE موصل نحاسي كابل جهد متوسط Cu/XLPE/PVC/SWA
تطبيق
تُستخدم الكابلات المعزولة XLPE (البولي إيثيلين المتشابك) على نطاق واسع في أنظمة نقل وتوزيع الطاقة نظرًا لمقاومتها الحرارية العالية وقوتها الميكانيكية وخصائص العزل الكهربائي الممتازة. يتم تطبيقها بشكل شائع في شبكات الجهد المتوسط إلى العالي، والتركيبات الأرضية والبحرية، والمصانع الصناعية، والمباني التجارية أو السكنية. تعتبر كابلات XLPE مثالية للبيئات القاسية، لأنها تتحمل درجات الحرارة المرتفعة (حتى 90 درجة مئوية للتشغيل المستمر)، والرطوبة، والتعرض للمواد الكيميائية. كما أنها تخدم في مشاريع الطاقة المتجددة (مثل مزارع الطاقة الشمسية والرياح)، والبنية التحتية للنقل (مترو الأنفاق، والسكك الحديدية)، وشبكات المرافق، مما يوفر أداءً موثوقًا به وعمر خدمة طويل وقدرة أعلى على حمل التيار مقارنة بعزل PVC أو PE التقليدي.
بناء
- موصل: نحاس أو ألومنيوم مجدول دائري مضغوط
- شاشة الموصل: مركب شبه موصل مبثوق
- العزل: XLPE
- شاشة العزل: مركب شبه موصل مبثوق
- الشاشة المعدنية: سلك نحاسي
- شريط الربط: مادة غير استرطابية
- الغطاء الداخلي (الفراش): PVC
- الدرع المعدني: شريط فولاذي مجلفن
تخصيص
YJV62 YJV22-3.6/6kV CابلSتراكيبParameters
|
المواصفات |
قطر الموصل |
السماكة الخارجية للعزل |
القطر الخارجي التقريبي للكابل |
الوزن التقريبي للكابل |
|
المواصفات |
قطر الموصل |
السماكة الخارجية للعزل |
القطر الخارجي التقريبي للكابل |
الوزن التقريبي للكابل |
|
1×25 |
6.0±0.1 |
12.2 |
20.5 |
751 |
3×25 |
6.0±0.1 |
12.2 |
39.1 |
2415 |
|
|
1×35 |
6.6±0.2 |
12.8 |
21.1 |
853 |
3×35 |
6.6±0.2 |
12.8 |
40.8 |
2775 |
|
|
1×50 |
7.6±0.2 |
13.8 |
22.3 |
1006 |
3×50 |
7.6±0.2 |
13.8 |
43.1 |
3250 |
|
|
1×70 |
9.2±0.2 |
15.4 |
23.9 |
1248 |
3×70 |
9.2±0.2 |
15.4 |
46.9 |
4063 |
|
|
1×95 |
10.9±0.2 |
17.1 |
25.8 |
1551 |
3×95 |
10.9±0.2 |
17.1 |
50.7 |
5015 |
|
|
1×120 |
12.2±0.2 |
18.4 |
27.1 |
1813 |
3×120 |
12.2±0.2 |
18.4 |
54.1 |
5919 |
|
|
1×150 |
13.6±0.2 |
19.8 |
28.6 |
2118 |
3×150 |
13.6±0.2 |
19.8 |
57.4 |
6902 |
|
|
1×185 |
15.2±0.2 |
21.4 |
30.2 |
2499 |
3×185 |
15.2±0.2 |
21.4 |
61.1 |
8136 |
|
|
1×240 |
17.4±0.2 |
23.8 |
32.8 |
3103 |
3×240 |
17.4±0.2 |
23.8 |
66.8 |
10099 |
|
|
1×300 |
19.5±0.2 |
26.3 |
36.9 |
4116 |
3×300 |
19.5±0.2 |
26.3 |
72.7 |
12239 |
|
|
1×400 |
22.0±0.2 |
29.2 |
40.0 |
5008 |
3×400 |
22.0±0.2 |
29.2 |
81.0 |
15868 |
|
|
1×500 |
24.8±0.2 |
33.2 |
44.4 |
6222 |
3×500 |
24.8±0.2 |
33.2 |
90.1 |
19700 |
|
|
1×630 |
28.2±0.2 |
36.6 |
48.1 |
7695 |
3×630 |
28.2±0.2 |
36.6 |
98.3 |
24392 |
|
|
1×800 |
34.0±0.2 |
42.4 |
54.1 |
9734 |
|
|
|
|
|
