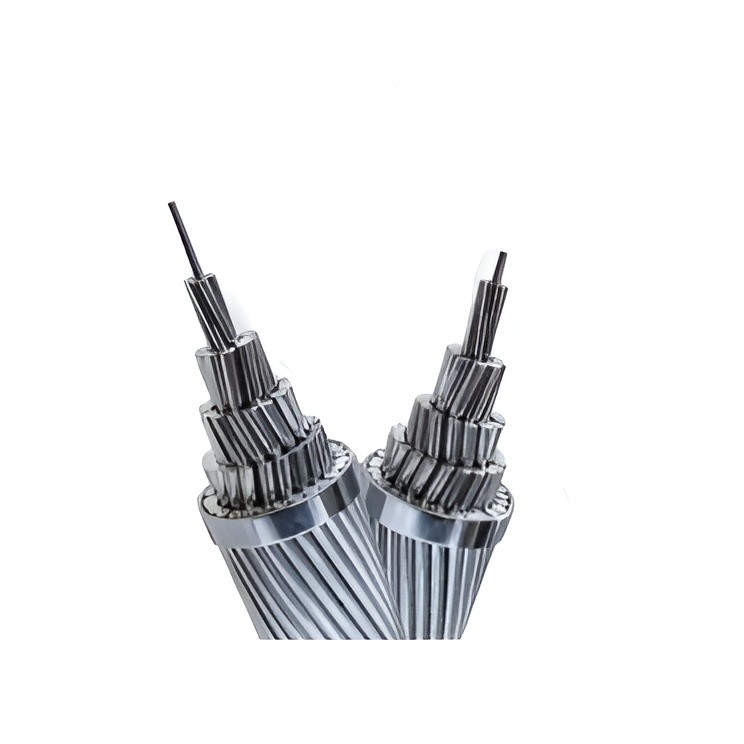

AAAC Tất cả các hợp kim nhôm dẫn trần trần IEC tiêu chuẩn dẫn tốt
| Standard: | IEC61089 | Application: | Trên không |
| Insulation Material: | Trần | Conductor Material: | tất cả hợp kim nhôm |
| No. Of Wires: | 7pcs ~ 61pcs | Overall Diameter: | 5,89mm ~ 38,70mm |
| High Light: | IEC Standard AAAC Conductor khỏa thân,Tiêu chuẩn IEC tất cả các chất dẫn hợp kim nhôm |
||
AAAC Tất cả các hợp kim nhôm dẫn trần trần tiêu chuẩn IEC
Mô tả sản phẩm
AAAC là một cáp dẫn không trần làm từ hợp kim nhôm cường độ cao, được sử dụng rộng rãi trong mạng truyền tải và phân phối điện.
Tính năng
Mức độ trọng lượng nhẹ
Tỷ lệ độ bền cao so với trọng lượng Chất suất cơ học tốt hơn AAC (Tất cả các chất dẫn nhôm)
Chống ăn mòn tuyệt vời ️ Lý tưởng cho môi trường ven biển / ẩm
Độ dẫn tốt ️ Chuyển tải điện hiệu quả với tổn thất thấp hơn
Ứng dụng
Các đường dây điện trên không (chuyển tải và phân phối)
Mạng HV & EHV (lên đến điện áp cực cao)
Khu vực ven biển / nông thôn (khả năng chống lại thời tiết khắc nghiệt)
Dự án điện hóa đường sắt và năng lượng tái tạo
Cơ cấu
1- Vật liệu dẫn:
Sợi hợp kim nhôm cường độ cao (thường là hợp kim loạt Al-Mg-Si, chẳng hạn như hợp kim nhôm 6201 hoặc 8030)
Không có lõi thép (sự khác biệt quan trọng từ các dây dẫn ACSR)
2. Stranding Configuration:
Thiết kế dây đơn trung tâm + các lớp rào đồng tâm
Mô hình mắc cạn phổ biến:
7 dây (1+6)
19 dây (1+6+12)
37 dây (1+6+12+18), vv
Tất cả các chất dẫn hợp kim nhôm (AAAC) - Tiêu chuẩn IEC 61089
|
Vùng cắt ngang danh nghĩa |
Vùng cắt ngang thực tế |
Số lượng chuỗi |
Chiều kính |
Trọng lượng ước tính của cáp |
Đặt tên |
DC tối đa |
|
|
Sợi đơn |
Hướng dẫn viên |
||||||
|
mm2 |
mm2 |
mm |
mm |
kg/km |
kN |
Ω/km |
|
|
16 |
18.4 |
7 |
1.83 |
5.49 |
50.4 |
5.43 |
1.7896 |
|
25 |
28.8 |
7 |
2.29 |
6.86 |
78.7 |
8.49 |
1.1453 |
|
40 |
46.0 |
7 |
2.89 |
8.68 |
125.9 |
13.58 |
0.7158 |
|
63 |
72.5 |
7 |
3.63 |
10.9 |
198.3 |
21.39 |
0.4545 |
|
100 |
115 |
19 |
2.78 |
13.9 |
316.3 |
33.95 |
0.2877 |
|
125 |
144 |
19 |
3.10 |
15.5 |
395.4 |
42.44 |
0.2302 |
|
160 |
184 |
19 |
3.51 |
17.6 |
506.1 |
54.32 |
0.1798 |
|
200 |
230 |
19 |
3.93 |
19.6 |
632.7 |
67.91 |
0.1439 |
|
250 |
288 |
19 |
4.39 |
22.0 |
790.8 |
84.88 |
0.1151 |
|
315 |
363 |
37 |
3.53 |
24.7 |
998.9 |
106.95 |
0.0916 |
|
400 |
460 |
37 |
3.98 |
27.9 |
1268.4 |
135.81 |
0.0721 |
|
450 |
518 |
37 |
4.22 |
29.6 |
1426.9 |
152.79 |
0.0641 |
|
500 |
575 |
37 |
4.45 |
31.2 |
1585.5 |
169.76 |
0.0577 |
|
560 |
645 |
61 |
3.67 |
33.0 |
1778.4 |
190.14 |
0.0516 |
|
630 |
725 |
61 |
3.89 |
35.0 |
2000.7 |
213.90 |
0.0458 |
|
710 |
817 |
61 |
4.13 |
37.2 |
1154.8 |
241.07 |
0.0407 |
|
800 |
921 |
61 |
4.38 |
39.5 |
2540.6 |
271.62 |
0.0361 |
|
900 |
1036 |
91 |
3.81 |
41.8 |
2861.1 |
305.58 |
0.0321 |
|
1000 |
1151 |
91 |
4.01 |
44.1 |
3179.0 |
339.53 |
0.0289 |
|
1120 |
1289 |
91 |
4.25 |
46.7 |
3560.5 |
380.27 |
0.0258 |
|
1250 |
1439 |
91 |
4.49 |
49.4 |
3973.7 |
424.41 |
0. |
-
