Orta Voltajlı Havadan Bağlı Kablo ABC MV 6.35/11kV 19/33kV IEC 60502
| Application: | genel dağıtım hattı | Cores Nos: | 1,2,3,4 Multicore daha fazla |
| Rated Voltage: | 6.35/11kv, 19/33kv | Installation Degree: | -20 ℃ -90 ℃ |
| Neutral Messengers: | AAC veya ACSR | Insulation: | XLPE/PE/PVC |
| High Light: | IEC 60502 Havadan Bağlı Kablo ABC,33kV orta gerilimli hava kablosu |
||

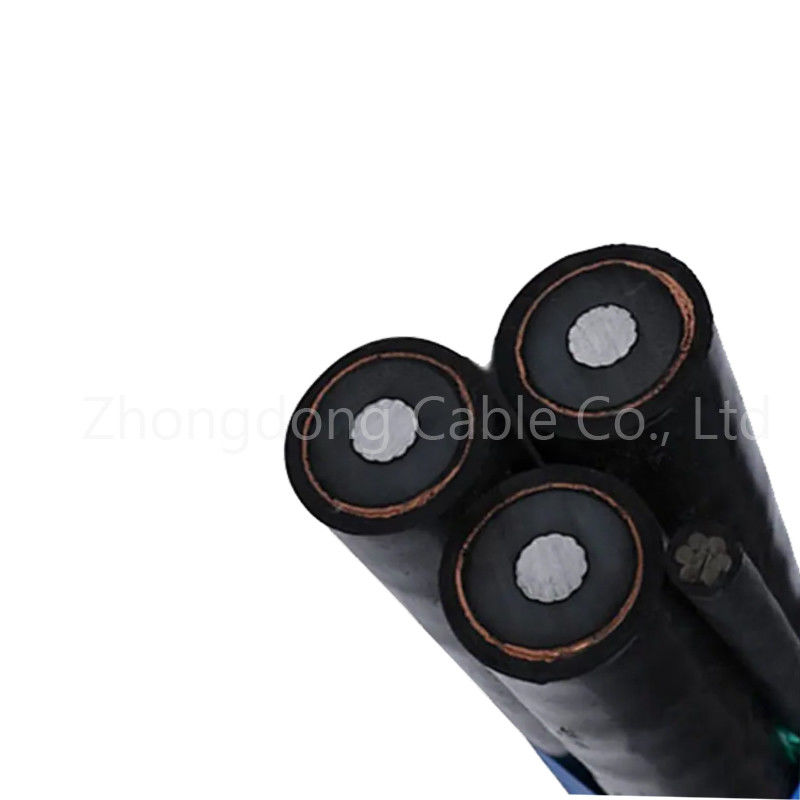

Orta Voltajlı ABC Havadan Bağlı Kablo MV 6.35/11kV, 19/33kV IEC 60502
Başvuru
Orta gerilimli hava kabloları esas olarak direklerdeki ikincil hava hatları veya konut binalarına besleyici olarak kullanılır.
İnşaat
- Faz ileticisi: Sınıf 2: Dairesel sıkıştırılmış alüminyum
- İletici ekran: Ekstrüzyonlu yarı iletken katman
- İzolasyon: XLPE (Çapraz bağlantılı polietilen)
- İzolasyon ekranı: Ekstrüzyonlu yarı iletken katman
- Metal ekran: Bakır tel ekran veya bakır bant ekran
- Ayrıcı: Yarım iletken şişkin bant
- Dış kabuk: HDPE (Yüksek yoğunluklu polietilen)
Özellikleri
- 6.35/11kV
- Çalışma sıcaklığı: 90°C XLPE
- Sıcaklık aralığı: -20°C PE kabuğu
- Kısa devre sıcaklığı (( 5 saniye maksimum süresi ): 250°C XLPE
- Eğme yarıçapı: 15 x toplam çapı
Özellikleri
|
Çekirdek Sayısı x Adı Çapraz Kesim |
Faz ileticisi |
Mesajcı süspansiyon ünitesi |
300°C ortam sıcaklığında sürekli akım. |
||||
|
Sıkıştıran |
İsimsel Bölüm Alanı |
En yüksek iletken direnci |
Sıkıştıran |
İsimsel Bölüm Alanı |
Yükü Kırmak |
||
|
No. × mm2 |
Hayır. |
mm2 |
Ω/Km |
Hayır. |
mm2 |
kN |
A |
|
3X50 + 1X25 |
19/178 |
50 |
0.641 |
7/3.0 |
50 |
60 |
116 |
|
3X70 + 1X50 |
19/.14 |
70 |
0.443 |
7/3.15 |
50 |
62 |
210 |
|
3X95 + 1X50 |
19/2.52 |
95 |
0.32 |
7/3.0 |
50 |
60 |
173 |
|
3X185+1X120 |
37/2.52 |
185 |
0.164 |
7/4.67 |
120 |
150 |
259 |
|
3X150 +1X50 |
37/2.25 |
150 |
0.206 |
7/3.15 |
50 |
62 |
365 |
|
3X240 +1X50 |
61/2.25 |
240 |
0.125 |
7/3.15 |
50 |
62 |
500 |
-
