69kV Bakır Tel Ekranı HV Güç Kablosu IEC 60840 Standart XLPE Izolasyon

Temel bilgi

Menşe yeri:	Hebei, Çin
Marka adı:	Zhongdong
Sertifika:	CCC,ISO,VED,TUV

Min sipariş miktarı:	Pazarlık edilebilir
Fiyat:	pazarlık edilebilir
Ambalaj bilgileri:	Ahşap Davul
Teslim süresi:	7-30 gün farklı mmitlere göre
Ödeme koşulları:	,Akreditif,T/T
Yetenek temini:	100KM/Hafta

En iyi fiyat Şimdi başvurun

Detay Bilgi

Voltaj:	40/69kV	Zırh:	Çelik bant
Ekran:	Bakır	yalıtım:	XLPE
Kılıf:	HDPE	Şoför:	Alüminyum
Vurgulamak:	HV Güç Kablosu IEC 60840 Standartı , XLPE yalıtım HV güç kablosu , 69kV Hv Xlpe Kablosu

Ürün Açıklaması

IEC 60840 standardı için 69kV bakır tel ekran yüksek voltajlı kablo

Uygulama

Kablolar, 60 kV sınıfından 69 kV sınıfına kadar olan nominal voltaj sistemlerinde, yüksek voltajlı aktarım ağlarında kullanılmak üzere uygundur.

İnşaat

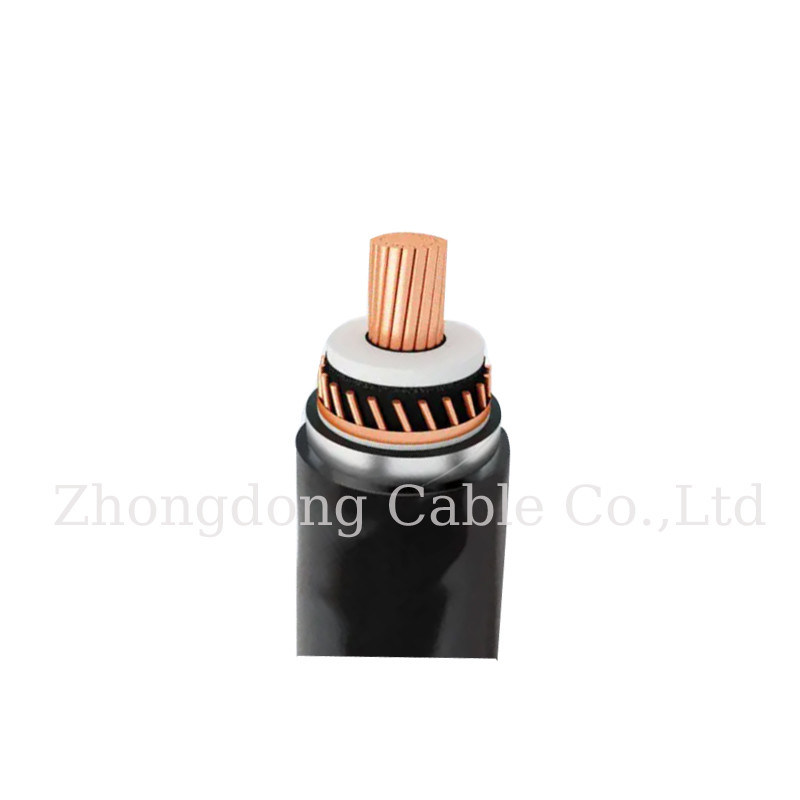

Çemberli veya segmental (Milliken) sıkıştırılmış bakır iletken, iletken ekran olarak ekstrüde yarı iletken katman, XLPE yalıtım, yalıtım ekran olarak ekstrüde yarı iletken katman,yarı iletken şişme bant, metal ekran olarak spiral olarak uygulanan bakır teller, yarı iletken şişme bant, alüminyum laminatlı bant, PE ekstrüde tabakası
Dış kafes ve grafit kaplama veya DC gerilim kabuğu testi için elektrot olarak ekstrüde edilen yarı iletken katman olarak bileşik

Teknik veriler

Şoför			Ben...İzlenme				Metal ekran		Dış ceket
İsimsel Bölge	Max.DC Direnç 20°C	Max.AC ResisÇıkış 90°C	İsimsel Kalınlığı Insulabon Katmanlar			Elektrostatik CapaciTANCE	İsimselAlanı BakırKablolar	KısaÇember KapasiteY (1 saniye.)	İsimsel Kalınlığı	Yaklaşık. Genel olarak Çapraz	Yaklaşık. Genel olarak Geldi.
İsimsel Bölge	Max.DC Direnç 20°C	Max.AC ResisÇıkış 90°C	Kondisyon. Ekran	XLPE	İçeri. Ekran	Elektrostatik CapaciTANCE	İsimselAlanı BakırKablolar	KısaÇember KapasiteY (1 saniye.)	İsimsel Kalınlığı	Yaklaşık. Genel olarak Çapraz	Yaklaşık. Genel olarak Geldi.
mm2	Q/km	Ω/km	mm	mm	mm	μF/km	mm2	kA	mm	mm	kg/m
240 R	0.0754	0.0977	1.0	16.5	1.75	0.144	305	40.0	3.95	72.7	8.30
	300 R 0.0601	0.0786	1.0	16.5	1.75	0.155	305	40.0	3.95	75.1	9.02
	400 R0.0470 0.0625		1.0	16.5	1.75	0.167	305	40.0	3.95	77.7	9.98
			1.0	16.5	1.75	0.182	305	40.0	3.95	81.1	11.27
630 R		0.0283 0.0404	1.0	16.5	1.75	0.197	305	40.0	3.95	84.6	12.72
	800 R 0.0221	0.0336	1.0	16.5	1.75	0.215	305	40.0	3.95	88.6	14.70
1000 S		0.0176 0.0239	1.5	16.5	1.75	0.257	305	40.0	3.95	97.7	17.28
1200 S		0.0151 0.0210	1.5	16.5	1.75	0.274	305	40.0	3.95	101.7	19.42
1400 S	0.0129	0.0185	1.5	16.5	1.75	0.282	305	40.0	3.95		103.7 21.42
1600 S	0.0113	0.0167	1.5	16.5	1.75	0.300	305	40.0	3.95	107.7	23.17
	2000 S 0.0090	0.0142	1.5	16.5	1.75	0.321	305	40.0	3.95	112.7	26.89
