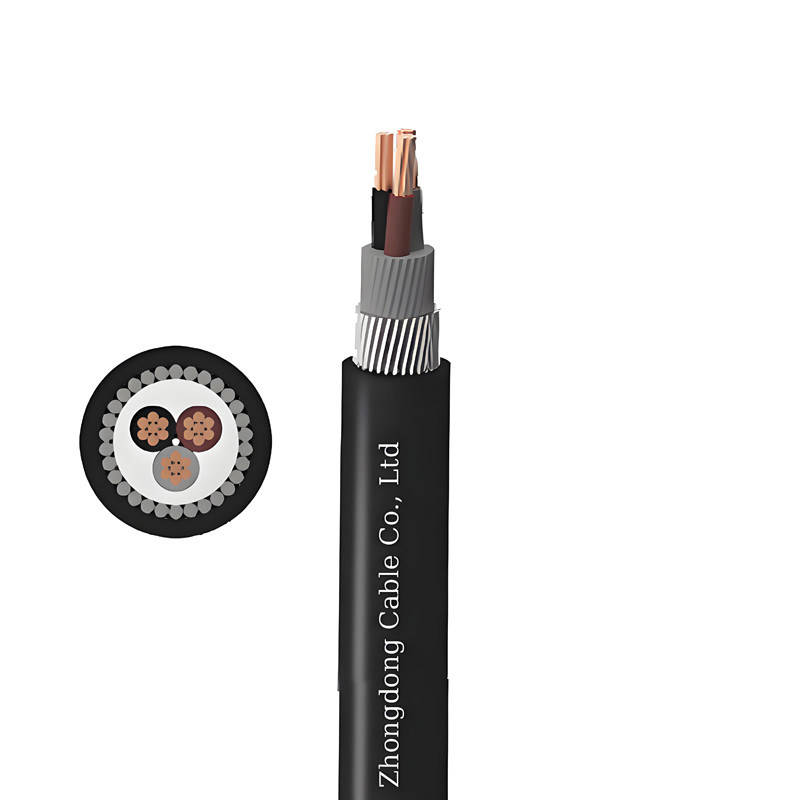

AWA SWA Bakır Zırhlı Kablo Uzunluğu 100m PVC Kapalı Kablo
| Armour: | Awa Swa | Conductor: | Bakır veya Alüminyum |
| Sheath: | PVC | Insulation: | PVC |
| High Light: | 100 metrelik bakır zırhlı kablo,SWA PVC Kapalı Kablo |
||
AWA SWA Zırhlı Elektrik Kablosu Bakır 100m Uzunlukta PVC Kapalı Kablo
Uygulama
- Güç aktarım ve dağıtım sistemi: Kentsel güç ağlarının, kırsal güç ağlarının ve endüstriyel işletmelerin orta gerilimli güç iletim ve dağıtım hatlarında yaygın olarak kullanılır.Elektrik enerjisini iletmek ve dağıtmak için kullanılır ve farklı voltaj seviyelerinin güç iletim ihtiyaçlarını karşılayabilir (örneğin6/6kV - 26/35kV)
- Endüstri alanı: Fabrikalar, madenler, metalürji ve kimyasal endüstri gibi endüstriyel yerlerde, çeşitli orta gerilimli ekipman ve üretim hatları için güç kaynağı sağlamak için kullanılır,ve endüstriyel ortamlarda mekanik stres ve kimyasal korozyona dayanabilir.
- İnşaat mühendisliği: Yüksek katlı binalarda, ticari komplekslerde ve konut mahallelerinde orta voltajlı güç bağı hatlarının yerleştirilmesi gibi binaların içindeki orta voltajlı güç kaynağı sistemleri için uygundur.Ayrıca yangın koruma sistemlerinin ve aydınlatma sistemlerinin orta gerilimli güç aktarımı için de kullanılabilir..
- Yeraltı mühendisliği: Metrolar, tüneller ve yeraltı otoparkları gibi yeraltı alanlarındaki orta gerilimli elektrik tesislerinde,YJV22 kablolarının zırhlı yapısı karmaşık yeraltı ortamlarında kabloların güvenli çalışmasını koruyabilir..
İnşaat
- İletici:Tür, katı, sıkıştırılmış veya sektör şeklindeki saplı bakır veya alüminyum
- İzolasyon:PVC
- Doldurucu: higroskopik olmayan malzeme
- İç kabuk: PVC
- Zırhlı: Çelik bant zırhlı
- PVC dış kabuğu
Teknik veriler:
- Test Voltajı: 3.5kV 5 dakikalık arıza yok
- Kurulum için ortam sıcaklığı:≥0°C.
- Normal çalışmada maksimum iletken sıcaklığı:≤90°C.
- Kablo kısa devreye girdiğinde maksimum çalışma sıcaklığı: 250°C.
- İzin verilen minimum bükme yarıçapı:
- Tek zırhsız kablo: 20 x OD
- Çok çekirdekli zırhlı kablo: 15 x OD
- Tek zırhlı kablo: 5 x OD
- Çok çekirdekli zırhlı kablo: 12 x OD
- Not: OD=Kablo'nun toplam çapı
Özellikleri
|
Genel tip |
VDE tipi |
Adlandırma |
Uygulama |
|
CU / PVC / PVC (AL / PVC / PVC) |
NYY(NAYY) |
Conductor(Al iletken)PVC yalıtımlı PVC kaplama elektrik kablosu |
Kapalı alanda, tünelde yatırıldığında, tutanağa, boruya sabitlenmiş ve toprağa gömülmüş, kablo dış mekanik kuvvetlere dayanamıyor. |
|
CU / PVC / PE (AL / PVC / PE) |
NY2Y(NAY2Y) |
Conductor(Al iletken)PVC yalıtımlı PE kaplama elektrik kablosu |
|
|
CU / PVC / STA / PVC (AL / PVC / STA / PVC) |
NYBY(NAYBY) |
Conductor(Al iletken)PVC yalıtımlı çelik bantla zırhlı PVC kaplama elektrik kablosu |
Kapalı yerlerde, tünellerde, kablo hendeklerinde veya doğrudan zeminde, dış mekanik kuvvetlere dayanabilen, ancak büyük çekim kuvvetine dayanamayan yerleştirme için. |
|
CU / PVC / STA / PE (AL / PVC / STA / PE) |
NYB2Y(NAYB2Y) |
Conductor(Al iletken)PVC yalıtımlı çelik bantla zırhlı PE kaplı elektrik kablosu |
|
|
CU/PVC/ATA/PVC (AL/PVC/ATA/PVC) |
NYBY(NAYBY) |
Conductor(Al iletken)Alüminyum bantla zırhlı PVC yalıtılmış iki katlı PVC kaplama elektrik kablosu |
|
|
CU/PVC/ATA/PE (AL/PVC/ATA/PE) |
NYB2Y(NAYB2Y) |
Conductor(Al iletken)PVC yalıtımlı alüminyum bantla zırhlı PE kaplı elektrik kablosu |
|
|
CU / PVC / SWA / PVC (AL / PVC / SWA / PVC) |
NYRY(NAYRY) |
Conductor(Al iletken)PVC yalıtımlı çelik tel zırhlı PVC kaplı güç kablosu |
Kapalı yerlerde, tünellerde, kablo hendeklerinde, kuyularda veya doğrudan toprağa yerleştirmek için, dış mekanik kuvvetlere ve belli bir çekim kuvvetine dayanabilir. |
|
CU / PVC / SWA / PE (AL / PVC / SWA / PE) |
NYR2Y(NAYR2Y) |
Conductor(Al iletken)PVC yalıtımlı çelik tel zırhlı PE kaplı güç kablosu |
|
|
CU/PVC/AWA/PVC (AL/PVC/AWA/PVC) |
NYRY(NAYRY) |
Conductor(Al iletken)PVC yalıtılmış alüminyum tel zırhlı PVC kaplama elektrik kablosu |
|
|
CU / PVC / AWA / PE (AL / PVC / AWA / PE) |
NYR2Y(NAYR2Y) |
Conductor(Al iletken)PVC yalıtımlı alüminyum tel zırhlı PE kaplı güç kablosu |
