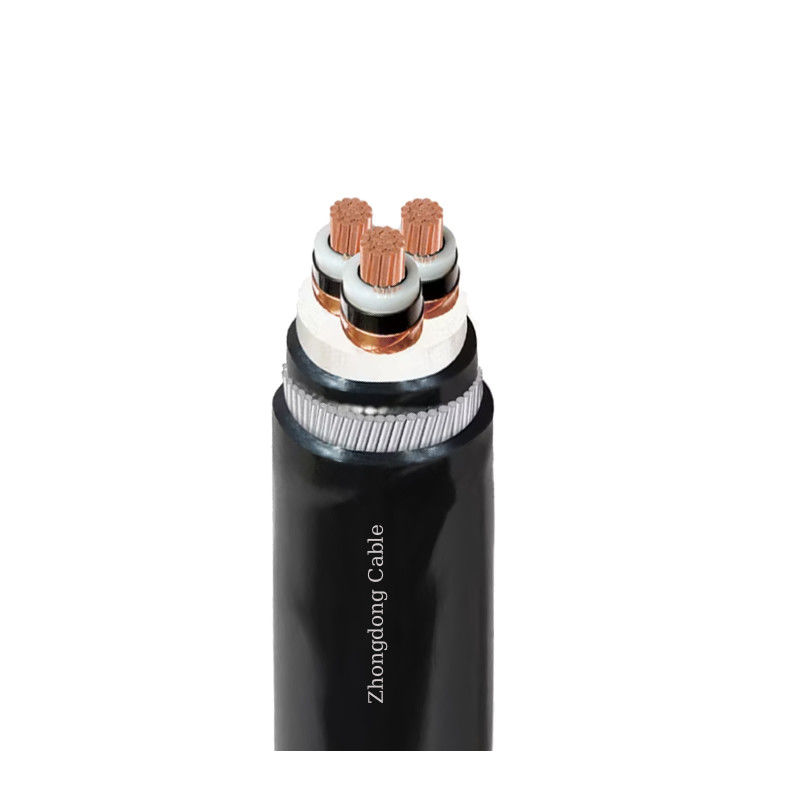

สายไฟฟ้าระดับความดันกลางสามแกน สายไฟฟ้าระดับความดันกลางสามแกน XLPE/ PVC/ STA
| Insulation Material: | เอ็กซ์แอลพีอี | Conductor Material: | ทองแดงหรืออลูมิเนียม |
| Jacket: | พีวีซี | Working Temperature: | 90 ° C |
| Rated Voltage: | 12/20เควี | Color: | สีดำ |
| High Light: | สายเคเบิลใต้ดิน XLPE,สายเคเบิลใต้ดิน 3 แกน,สายเคเบิลใต้ดิน PVC |
||
สายไฟฟ้าระดับความดันกลางสามแกน สายไฟฟ้าระดับความดันกลางสามแกน XLPE/ PVC/ STA
การก่อสร้าง
คอนดิกเตอร์:สายประสานแบบกลม
หน่วยป้องกันวัสดุป้องกันครึ่งประสาท (ต่ํากว่า 500 มม.)เทปครึ่งนํา + วัสดุป้องกันครึ่งนํา (500mmและมากกว่า)
การกันความร้อน:โพลีวินิลเคลอไรด์ (PVC)
ปรางกันความร้อน:วัสดุป้องกันครึ่งประสาทที่เปลือกได้
ชั้นโลหะโลหะเทปทองแดงสายทองแดง ((35kV 500mm(ด้านบน)
เติม:โพลีโพรเปิลีน(PP) mเอชfโรคrโปร
เทปผูก:สายรัดที่ไม่ใช้อิกรอสโกปิก
Aการลาก:เทปเหล็ก ((หน่วยเดียว)เทปเหล็กเหล็กกระปุก(3 หลัก)
กล่องภายนอก:90°C โพลีวินิลเคลอไรด์ (PVC)
ลักษณะ
ระดับความดันUo/U
3.6/6(7.2)kV,6/6 ((7).2)kV,6/10(12)kV,8.7/10(12)kV,
8.7/15(17.5) kV,12/20(24)kV,18/20 ((24) kV,
18/30(36)kV,21/35 ((40.5)kV,26/35 ((40.5)kV
ระดับอุณหภูมิ
อุณหภูมิการทํางานสูงสุดของตัวนํา:+90°C
อุณหภูมิบริเวณทํางาน:-15°C~+55°C
อุณหภูมิในการวางสายไฟฟ้า:ไม่ต่ํากว่า 0 °C ((เมื่ออุณหภูมิแวดล้อมต่ํากว่า 0 °C คาเบลควรทําความร้อนก่อน)
วงจรโค้งขั้นต่ํา
เอกเดียว 15D
สามแกน 12D
(D คือวงกว้างภายนอกของสายไฟฟ้า)
มาตรฐาน
GB/T12706.2-2020, GB/T 12706.3-2020
ปริมาตร
|
รายละเอียด |
กว้างของตัวนํา |
ความหนาภายนอกของเครื่องกันไฟ |
กว้างภายนอกของสายเคเบิลประมาณ |
น้ําหนักเคเบิลประมาณ |
|
3×35 |
60.6±0.2 |
20.0 |
54.1 |
3935 |
|
3×50 |
70.6±0.2 |
21.0 |
56.6 |
4480 |
|
3 × 70 |
9.2±02 |
22.6 |
60.2 |
5336 |
|
3 × 95 |
100.9±0.2 |
24.3 |
64.2 |
6387 |
|
3×120 |
12.2±02 |
25.6 |
67.3 |
7326 |
|
3 × 150 |
130.6±0.2 |
27.0 |
70.6 |
8340 |
|
3×185 |
15.2±02 |
28.6 |
74.5 |
9705 |
|
3×240 |
170.4±0.2 |
30.8 |
81.0 |
12490 |
|
3×300 |
19.5±02 |
32.9 |
85.9 |
14635 |
|
3×400 |
22.0±02 |
35.4 |
91.9 |
17515 |
|
3 × 500 |
240.8±0.2 |
39.0 |
100.2 |
21345 |
|
3×630 |
28.2±02 |
42.4 |
108.1 |
26055 |
แพ็คเกจและการจัดส่ง
กรณีแสดง
การใช้งาน
เหมาะสําหรับเครือข่ายไฟฟ้าใต้ดินในเมือง, เส้นทางออกของสถานีไฟฟ้า, เส้นทางไฟฟ้าภายในของบริษัทอุตสาหกรรมและเหมืองแร่, เป็นต้น
FAQ
Q1. คุณมีสายไฟฟ้า 35kV ความดันกลางไหม?
A1: ใช่ครับ3.6/6kVรางวัลสายไฟฟ้า 26/35kV
Q2: วิธีการที่จะได้รับตัวอย่างฟรี?
A2.Of course,we could provide free samples and you charge the shipping cost. แน่นอนว่าเราสามารถจัดสรรตัวอย่างฟรี และคุณคิดค่าค่าจัดส่ง
Q3 เวลาในการจัดส่งนานแค่ไหน?
A3.It ปกติจะใช้เวลา 7-10 วันสําหรับการสั่งตัวอย่างและ 25-30 วันสําหรับการสั่งจํานวนมาก
Q4. ช่วงเวลาการชําระเงินของคุณคืออะไร?
A4. วาระการชําระเงินของเรามักเป็น T/T30% เป็นเงินล่วงหน้า เงินที่เหลือก่อนรับสินค้า
Q5. แพคเกจของเคเบิลคืออะไร?
A5.ไม่แพ็คเกจโดยทั่วไปเป็นทางเดินหรือทางเดินหรือทางเดินเพื่อตอบสนองลูกค้า
Q6. คุณรับบริการ OEM?
A6.Yes,we will customize the products according to your specific requirements ใช่ครับ,เราจะปรับแต่งผลิตภัณฑ์ตามความต้องการของท่าน
-
