AAAC คอนดิวเตอร์ สายไฟฟ้าระดับอากาศ Xlpe ติดต่อสายไฟฟ้าระดับอากาศ
| Conductor Material: | อลูมิเนียม | Insulation Material: | เอ็กซ์แอลพีอี |
| Cors: | 2,3,4,5 | Rated Voltage: | 0.6/1kV |
| Conductor Working: | 75 ℃ | Application: | การสนับสนุนทางอากาศเหนือศีรษะและการสนับสนุนตนเอง |
| High Light: | สายไฟฟ้า AAAC,สายไฟฟ้าแบบออฟเฮด,สายเคเบิลระบายอากาศ Xlpe ติดกัน |
||

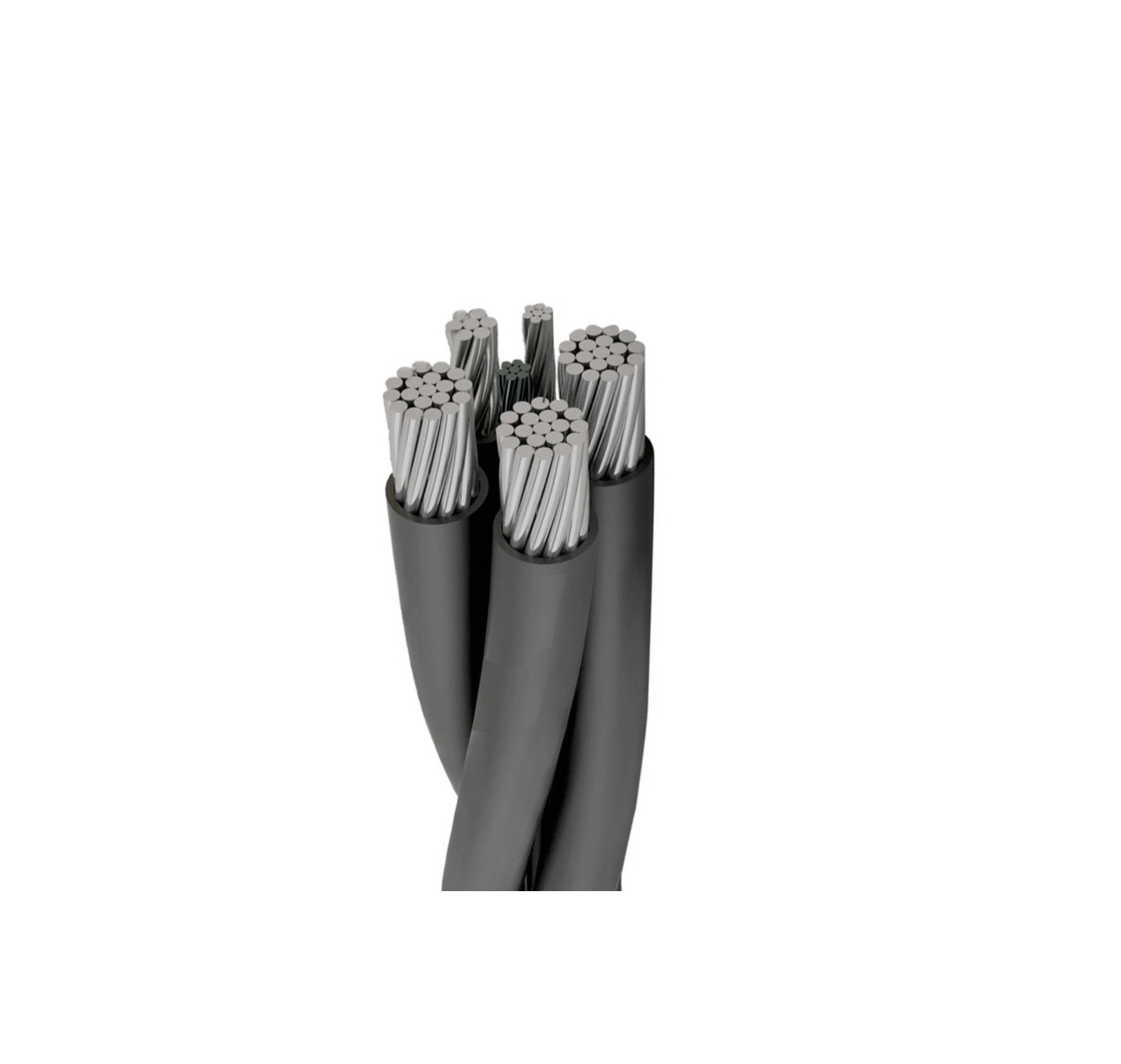

AAAC คอนดิวเตอร์แอร์เรียล แบนด์เคเบิล Xlpe ติดต่อเคเบิล
การใช้งาน
ABC (Aerial Bundled Cable) เป็นทางออกที่หลากหลายและน่าเชื่อถือสําหรับการกระจายพลังงานทางอากาศ โดยเฉพาะอย่างยิ่งในพื้นที่ชนบทและเมือง ที่ความปลอดภัย ความยั่งยืน และประสิทธิภาพในเรื่องค่าใช้จ่ายเป็นสิ่งสําคัญการออกแบบแบบกันน้ําความทนทานต่ออากาศ และการติดตั้งง่าย ทําให้มันเป็นตัวเลือกที่นิยมสําหรับเครือข่ายการกระจายไฟฟ้าที่ทันสมัย
การก่อสร้าง
วงจรไฟฟ้าระยะ: วงจรไฟฟ้าอัลลูมิเนียม, วงจรไฟฟ้ากระจายกระจายกระจายกระจายกระจาย (RM)
คอนดิวเตอร์เฉลี่ย: คอนดิวเตอร์จากสแตนเลสอะลูมิเนียม (AlMgSi) กลมกระดูกบด (RM)
การกันความร้อน:XLPE. หัวหินที่สามารถบรรจุภาระได้ / หัวหินเฉลี่ย2,3.
การประกอบ:แกนและตัวนําเฉลี่ยที่ติดต่อกันในด้านขวา, นอกจากนี้ 1, 2 หรือ 3 หัวของตัดตัดลดสามารถติดต่อกันได้
ข้อดี
-
การสูญเสียพลังงานที่ลดลง: คอนดักเตอร์ที่แยกกันทําให้การสูญเสียพลังงานในระหว่างการถ่ายทอดน้อยลง
-
ความปลอดภัยเพิ่มขึ้น: ลดความเสี่ยงของการผิดพลาดไฟฟ้าและการสัมผัสโดยอุบัติเหตุ
-
ค่าซ่อมแซมต่ํากว่า: ทนทานและทนต่อความเสียหายของสิ่งแวดล้อม, ลดความจําเป็นในการซ่อมบํารุงบ่อย ๆ
-
ความ สวยงาม: การ ออกแบบ ที่ สะอาด และ สะดวกสบาย ทํา ให้ เส้นสายไฟฟ้า ระเบียบ สวยขึ้น
-
ประหยัด: ค่าติดตั้งและค่าบํารุงรักษาที่ต่ํากว่าเมื่อเทียบกับสายไฟใต้ดิน
ACSR 6/1 กว้างเทียบเท่าและ AAC ด้วยความต้านทานเทียบเท่าตาม ASTMB-399 สําหรับ 6201. อุณหภูมิของตัวนํา 90 °C สําหรับ XLR 75 °C สําหรับ Poly; อุณหภูมิแวดล้อม 40 °C; อุณหภูมิการปล่อย 0.9; 2 ฟุต./วินาที/ลมในแสงแดด เพื่อกําหนดความแรงปัจจุบันโดยขนาดของสายนํา, กรุณาดู กฎหมายไฟฟ้าแห่งชาติ, ฉบับล่าสุด
| จํานวนแกนและส่วนตัด | รูปแบบของตัวนํา | กว้างของตัวนํา | ความหนาของอุปกรณ์ประกอบความร้อน | กว้างมากกว่าการปิด | ความหนาชื่อของเปลือก | กว้างภายนอก (ประมาณ) | รังสีโค้ง (นาที) | น้ําหนัก (ประมาณ) |
| (ประมาณ) | (ประมาณ) | |||||||
| mm2 | mm | mm | mm | mm | mm | mm | กิโลกรัม/กม | |
| 1x35/16 | RM | 7.2 | 3.4 | 15.3 | 2.5 | 24 | 360 | 904 |
| 1x50/16 | RM | 8.2 | 3.4 | 16.3 | 2.5 | 26 | 390 | 1039 |
| 1x70/16 | RM | 9.8 | 3.4 | 17.9 | 2.5 | 27 | 405 | 1271 |
| 1x95/16 | RM | 11.3 | 3.4 | 19.4 | 2.5 | 29 | 435 | 1530 |
| 1x120/16 | RM | 12.8 | 3.4 | 20.9 | 2.5 | 30 | 450 | 1809 |
| 1x150/25 | RM | 14.2 | 3.4 | 22.3 | 2.5 | 32 | 480 | 2158 |
| 1x185/25 | RM | 15.8 | 3.4 | 23.9 | 2.5 | 33 | 495 | 2524 |
| 1x240/25 | RM | 18.3 | 3.4 | 26.4 | 2.5 | 36 | 540 | 3117 |
| 1x300/25 | RM | 20.7 | 3.4 | 28.8 | 2.5 | 38 | 570 | 3786 |
| 1x400/35 | RM | 23.3 | 3.4 | 31.4 | 2.5 | 41 | 615 | 4750 |
| 1x500/35 | RM | 26.5 | 3.4 | 34.6 | 2.5 | 44 | 660 | 5786 |
-
