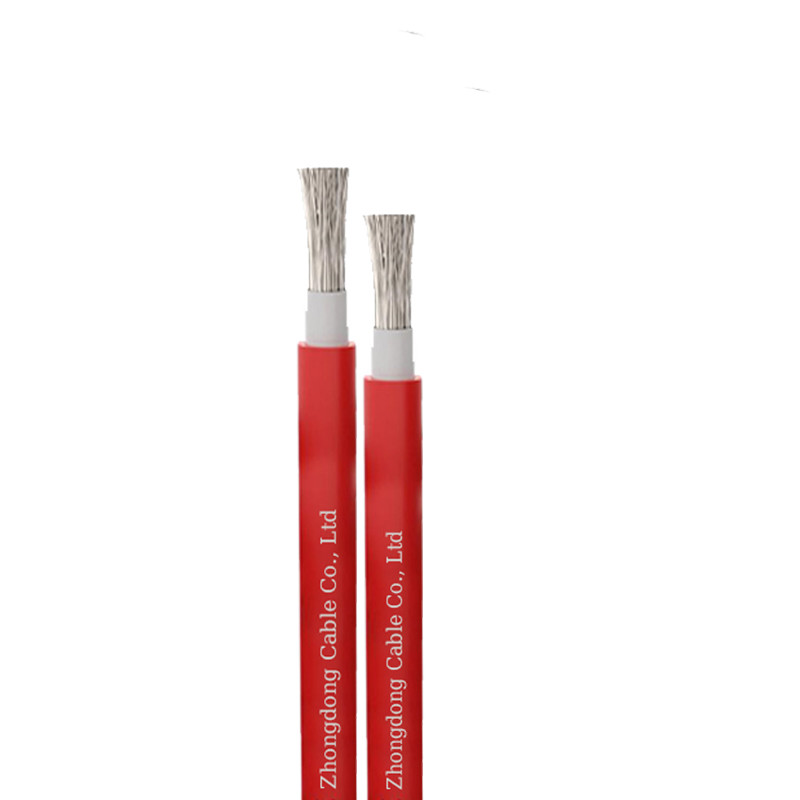

Cables solares flexibles retardantes de llama Cables fotovoltaicos 1.5 mm 2.5 mm Protección del medio ambiente
| Uv Resistance: | Sí | Insulation Material: | Polietileno reticulado (XLPE) |
| Certifications: | TUV, UL, CE | Conductor Material: | cobre estañado |
| Halogen Free: | Sí | Application: | sistemas de energía solar |
| High Light: | Cables fotovoltaicos de protección del medio ambiente,Cables solares flexibles y ignífugos |
||
Cables solares flexibles retardantes de llama Cables fotovoltaicos eléctricos 1.5 mm 2.5 mm Protección del medio ambiente
Aplicación
Los cables solares están especialmente diseñados para conectar componentes de sistemas fotovoltaicos, ya sea en interiores o exteriores.
Rendimiento del cable
Propiedades tales como resistencia a la humedad y al calor, resistencia a altas y bajas temperaturas, resistencia a ácidos y álcalis, resistencia al ozono, resistencia a los rayos UV, retardante de llama, etc.
Descripción
- Válvula de voltaje nominal de CA (U0/U):0.6/1.0 kV
- Variabilidad nominal de la corriente continua ((U0)):1.8 kV
- Radius mínimo de flexión: Φ 12 mm:3XD Φ > 12 mm:4XD
- Ventilación máxima: Temperatura ambiente: -40 °C ~ +90 °C
- Temperatura del cortocircuito: 200°C/5 segundos
Propiedades térmicas:
- Ventilación máxima: temperatura ambiente: -40oC ~ +90oC
- Temperatura máxima en el conductor: 120oC (20000h) según la norma IEC/EN 60216-1
- Temperatura del cortocircuito: 200oC/5 segundos
- Prueba de resistencia térmica: de acuerdo con la norma EN 60216-2 (índice de temperatura +120° C)
- Prueba a presión a alta temperatura: de acuerdo con la norma EN 60811-3-1.
- Resistencia a la humedad y al calor: de acuerdo con la norma EN 60068-2-78 con un 85% de humedad
Especificaciones
Parámetros de la estructura del cable
|
Sección transversal ((mm2) |
Construcción de conductores ((no/mm) |
OD.max (mm) del conductor en la línea |
El número de cables OD.(mm) |
Peso aproximado del cable |
Resistencia máxima a las condiciones ((Ω/km,20°C) |
|
Una vez por una.5 |
48 por 0.20 |
1.58 |
4.8 |
35 |
13.7 |
|
Uno por dos.5 |
77/0 por el lado.20 |
2.02 |
5.2 |
47 |
8.21 |
|
1x4 |
56 por 0.285 |
2.46 |
5.7 |
64 |
5.09 |
|
1 × 6 |
84 por 0.285 |
3.01 |
6.3 |
86 |
3.39 |
|
1 × 10 |
77/0 por el lado.40 |
4.1 |
7.2 |
128 |
1.95 |
|
1×16 |
7 por 17 por 0.40 |
5.5 |
8.9 |
196 |
1.24 |
|
1 x 25 |
7 por 27 por 0.40 |
6.7 |
10.7 |
299 |
0.795 |
|
1×35 |
7 por 38 por 0.40 |
8.2 |
12.4 |
407 |
0.565 |
|
1×50 |
19 por 20 por 0.40 |
10.0 |
14.6 |
571 |
0.393 |
|
1 × 70 |
19 por 28 por 0.40 |
11.6 |
16.4 |
773 |
0.277 |
|
1 × 95 |
19 por 38 por 0.40 |
13.5 |
18.5 |
1024 |
0.210 |
|
1 × 120 |
24 por 38 por 0.40 |
14.4 |
19.8 |
1266 |
0.164 |
|
1 × 150 |
30 por 38 por 0.40 |
16.2 |
22.2 |
1584 |
0.132 |
|
1×185 |
37 por 38.0.40 |
18.2 |
25.0 |
1967 |
0.108 |
|
1×240 |
48 por 38 por 0.40 |
20.6 |
27.8 |
2518 |
0.0817 |
Capacidad de carga de corriente admisible a largo plazo
|
Método de instalación |
Un solo cable en el aire |
Un solo cable en la superficie del objeto |
Dos cables de contacto en la superficie del objeto |
|
Sección transversal ((mm2) |
Capacidad de carga (A) |
||
|
1.5 |
30 |
29 |
24 |
|
2.5 |
41 |
39 |
33 |
|
4 |
55 |
52 |
44 |
|
6 |
70 |
67 |
57 |
|
10 |
98 |
93 |
79 |
|
16 |
132 |
125 |
107 |
|
25 |
176 |
167 |
142 |
|
35 |
218 |
207 |
176 |
|
50 |
276 |
262 |
221 |
|
70 |
347 |
330 |
278 |
|
95 |
416 |
395 |
333 |
|
120 |
488 |
464 |
390 |
|
150 |
566 |
538 |
453 |
|
185 |
644 |
612 |
515 |
|
240 |
775 |
736 |
620 |
|
Temperatura de funcionamiento |
120°C |
||
|
Temperatura ambiente |
60°C |
||
Factores de corrección y ajuste
|
Temperatura ambiente(°C¿Qué quieres decir?el aire) |
¢60 |
70 |
80 |
90 |
100 |
110 |
|
C. LasFactor de corrección |
1 |
0.91 |
0.82 |
0.71 |
0.58 |
0.41 |
-
