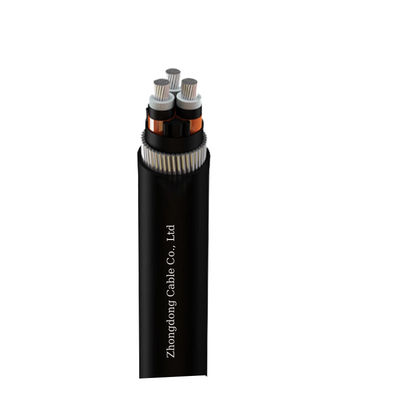

Бронированный SWA 35KV MV кабель среднего напряжения XLPE изоляционный три ядра стальной проволоки экрана
| Conductor Material: | медь | Insulation Material: | СПЭ |
| Jacket: | ПВХ | Cores: | 3 ядра |
| Screen: | Медная проволока | Rated voltage: | 35 кВ |
| High Light: | Кабель среднего напряжения XLPE изолированный,Бронзовый SWA 35kv MV кабель,Бронированный SWA кабель среднего напряжения |
||
Стальной провод бронированный SWA 35KV кабель среднего напряжения XLPE изолированный три ядра
Строительство
Сплоченный компактный проводник, тройной экструдированный проводник, изоляция и изоляционный экран, медная проволока, проложенная, PVC-покрытая, стальная проволока бронированная, PVC-оболочка.
Применение
Используется для высокого здания, больницы, театра, электростанции, тоннеля метро или нефтехимической промышленности или другого специального места, требуемого для низкого количества дыма, чистого и безопасного кабеля с нулевым содержанием галогена.
Особенность
- Продукт подходит для линий электропередачи и распределения с номинальной частотой напряжения 26/35 кВ.
- Температура окружающей среды для установки:≥0°C
- Максимальная температура проводника при нормальной работе: ≤ 90°C
- Максимальная рабочая температура кондиционера при коротком замыкании кабеля (максимальная продолжительность 5 с): 250°C
Спецификации
|
Спецификация |
Внешний диаметр |
Приблизительный внешний диаметр кабеля |
Приблизительный вес кабеля |
Максимальное сопротивление дискового тока проводника при температуре 20 °C |
||
|
мм2 |
мм |
мм |
В кг/км |
Ω/km |
||
|
|
|
|
Ку |
Аль. |
Ку |
Аль. |
|
1х50 |
8.4 |
39.4 |
2331 |
2116 |
0.387 |
0.641 |
|
1х70 |
10 |
41 |
2680 |
2325 |
0.268 |
0.443 |
|
1х95 |
11.5 |
43.8 |
2981 |
2482 |
0.193 |
0.32 |
|
1×120 |
13 |
45.8 |
3487 |
2867 |
0.153 |
0.253 |
|
1×150 |
14.5 |
46.8 |
3870 |
3055 |
0.124 |
0.206 |
|
1х185 |
16.2 |
49.1 |
4420 |
3370 |
0.0991 |
0.164 |
|
1х240 |
18.4 |
51.1 |
4981 |
3676 |
0.0754 |
0.125 |
|
1х300 |
20.5 |
53.2 |
5661 |
3971 |
0.0601 |
0.1 |
|
1х400 |
23.5 |
56.3 |
6865 |
4550 |
0.047 |
0.0778 |
|
1×500 |
26.5 |
60.5 |
8370 |
5367 |
0.0366 |
0.0605 |
|
1×630 |
30 |
64.4 |
10067 |
6178 |
0.0283 |
0.0469 |
-
