| 起源の場所: | 河北,中国 |
|---|---|
| ブランド名: | Zhongdong |
| 証明: | IEC,CE,CCC,ISO |
| 最小注文数量: | 交渉可能 |
| 価格: | 交渉可能 |
| パッケージの詳細: | 木製の太鼓 |
| 受渡し時間: | 7~30日 異なるQTに基づいて |
| 支払条件: | L/C,T/T |
| 供給の能力: | 100km/週 |
| 適用する: | 地下 | 装甲: | 鉄線 |
|---|---|---|---|
| 断熱装置: | XLPE | 電圧: | 110kV |
| 蓋: | PVC | 指揮者: | 銅またはアルミウム |
| ハイライト: | 装甲式電気ケーブル1コア,高電圧110kV装甲ケーブル |
||

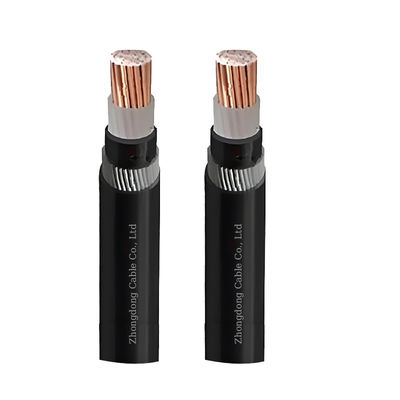

高電圧 110kV 装甲式電気ケーブル 1コア CU/XLPE/PVC
適用する
ケーブルは,主に電力を送電・配電するために使用される電源ケーブルを指します.その電圧レベル範囲は,通常,長距離電源伝送とサブステーションの電圧レベル変換に使用されます..
建設
記述
仕様
|
パラメータカテゴリ |
パラメータ項目 |
パラメータ値 |
|
設定パラメータ |
電気導体 |
材料:銅コア (630~1600mm2) |
|
導体の外径 |
30.0~56.5mm (切断が大きいほど,外径が増加する) |
|
|
隔熱コース |
材料:クロスリンクされたポリエチレン (XLPE),厚さ16.5±0.5mm |
|
|
導体遮蔽層 |
厚さ 1.2mm (半導体材料) |
|
|
隔熱スクリーン |
厚さ1.0mm (半導体材料) |
|
|
金属のシールド |
むくみのあるアルミニウムシールド (2.0±0.2mm) (0.5~0.8mm) |
|
|
オーバーシート |
材料:耐火性ポリビニルクロリド (PVC) またはポリエチレン (PE),厚さ4.5±0.2mm |
|
|
電気パラメータ |
20°C 導体直流抵抗 |
0.0754~0.009 Ω / km (切断が大きいほど抵抗が低い) |
|
90°C 導体AC抵抗 |
0.097~0.0142Ω/km |
|
|
容量値 |
134-282 p F/m (横切りの増加により増加) |
|
|
電源周波数圧力試験 |
64 / 110kV (工場試験) |
|
|
地方放出性能 |
5pCで1.5U₀ 低電圧) |
|
|
メカニカルパラメータと敷設パラメータ |
最小の曲がり半径 |
12 xケーブル外径 (装甲層要求) |
|
作業温度を許容する |
長期: 90°C短回路 (5秒以内) 250°C |
|
|
敷設環境温度 |
≥0°C |
|
|
車両流量基準 |
一回帰り空気の流量 |
630mm2: 1010A,1600mm2: 1690A (環境温度は40度)°C土壌の熱抵抗は1.0m°C / W) |
|
直接埋葬された敷設の負荷流量 |
630mm2:約800A; 1600mm2:約1300A (埋葬深さ1m,地面温度35°C) |
