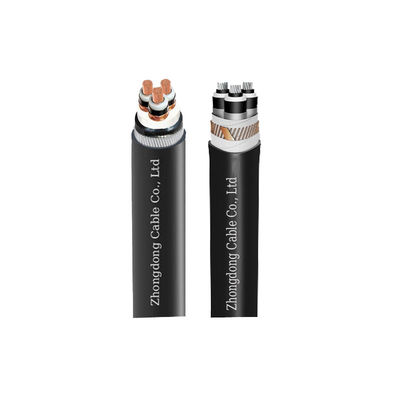

12/20kV 中電圧 MVケーブル 3コア Cu XLPE LSZH SWA 装甲ケーブル
| Conductor Material: | 銅 または アルミ | Insulation Material: | XLPE |
| Jacket: | PVC | Cores: | 3コア |
| Screen: | 鋼線 | Rated voltage: | 12/20KV |
| High Light: | 20kV 中圧MVケーブル,3コア SWA 装甲ケーブル,MV3コアSWAケーブル |
||
12/20kV MV 中圧ケーブル Cu/XLPE/LSZH/SWAケーブル 三コア
適用する
- 鉱山環境: 鉱山では,ケーブルは大きな機械的ストレスと厳しい環境に耐えなければなりません.YJV42ケーブルの厚い鋼鉄線装甲と良い保温性能は,安全で信頼性の高い鉱山で動作することを可能にします鉱山設備の電源サポートを供給する.
- 産業用装置: 信頼性の高い電源伝送を必要とする様々な産業用環境に適しています.工業施設でしばしば遭遇する機械的ストレスや環境上の課題に対応できる.
- 発電所: 発電所で発電機から電力をネットワークまたは発電所内へ送るために使用できます.その高い機械的強度と電気性能は,そのようなアプリケーションのための信頼できる選択になります.
建設
- 指揮者:クラス2 アルミ/銅円形,鎖付き
- コントロール画面:半導体XLPE (クロスリンクポリエチレン)
- 断熱装置:XLPE (クロスリンクポリエチレン)
- 断熱画面:半導体XLPE (クロスリンクポリエチレン)
- メタリックスクリーン:銅のワイヤスクリーン
- テーププラスチックテープ が 画面 に 貼ら れ て い ます
- フィルラーエクストルーデッドポリマー材料
- 床物PVC (ポリビニル塩化物)
- 装甲:SWA (ガルバン化鋼鉄ワイヤ装甲)
- シェイット:圧縮されたPVC (ポリビニル塩化物) ST2型
特徴
- この製品は,電源伝送および配送ラインに適しています. 定位電源周波数電圧は12 / 20kVです.
- 設置のための環境温度:≥0°C
- 通常動作中の最大電導体温度:≤90°C
- ケーブルが短回路になったときの最大動作温度: 250°C
仕様
|
仕様 |
外径 |
ケーブルの外径の概算 |
ケーブルの重量について |
20°Cの電導体の最大DC抵抗 |
||
|
mm2 |
mm |
mm |
kg/km |
オム/km |
||
|
|
|
|
クー |
アール |
クー |
アール |
|
3×25 |
6 |
55.4 |
5258 |
4801 |
0.727 |
1.2 |
|
3×35 |
7 |
57.7 |
5793 |
5158 |
0.524 |
0.868 |
|
3×50 |
8.4 |
60.8 |
6464 |
5602 |
0.387 |
0.641 |
|
3×70 |
10 |
64.4 |
7449 |
6208 |
0.268 |
0.443 |
|
3×95 |
11.5 |
67.9 |
8579 |
6854 |
0.193 |
0.32 |
|
3×120 |
13 |
73.9 |
10656 |
8482 |
0.153 |
0.253 |
|
3×150 |
14.5 |
76.2 |
11731 |
9044 |
0.124 |
0.206 |
|
3×185 |
16.2 |
80.8 |
13286 |
9930 |
0.0991 |
0.164 |
|
3×240 |
18.4 |
85.3 |
15471 |
11056 |
0.0754 |
0.125 |
|
3×300 |
20.5 |
90.2 |
17801 |
12254 |
0.0601 |
0.1 |
|
3×400 |
23.5 |
96.7 |
21021 |
13944 |
0.047 |
0.0778 |
|
3×500 |
26.5 |
110.2 |
26770 |
17618 |
0.0366 |
0.0605 |
-
