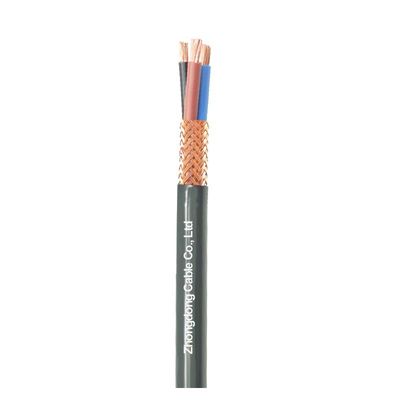

Cavo di controllo con conduttore in rame 450/750V, isolamento in PVC, guaina in PVC, cavo schermato a treccia
APPLICAZIONE
I cavi schermati a treccia di rame sono ampiamente utilizzati in settori che richiedono una trasmissione del segnale affidabile, immunità al rumore e protezione dalle interferenze elettromagnetiche (EMI). Di seguito sono riportate le applicazioni principali:
1. Automazione industriale e sistemi di controllo
Utilizzati nei sistemi PLC (Programmable Logic Controller), nei circuiti di controllo motori e nei macchinari industriali.
Garantisce una trasmissione stabile dei segnali di controllo in ambienti difficili (ad es. fabbriche, centrali elettriche).
2. Strumentazione e sistemi di misurazione
Utilizzati in sensori, trasmettitori e sistemi di acquisizione dati dove la precisione è fondamentale.
Schermano contro il rumore esterno, garantendo l'integrità accurata del segnale.
3. Settore energetico
Applicati in sottostazioni, apparecchiature di manovra e sistemi di energia rinnovabile (parchi solari/eolici).
Proteggono dalle EMI provenienti da apparecchiature ad alta tensione.
4. Comunicazione e networking
Utilizzati in cavi Ethernet schermati (ad es. Cat6A SF/UTP) per la trasmissione dati ad alta velocità.
Garantiscono la chiarezza del segnale in Ethernet industriale (PROFINET, Modbus, ecc.).
5. Trasporti e settore automobilistico
Impiegati nella segnaletica ferroviaria, nelle stazioni di ricarica per veicoli elettrici (EV) e nei sistemi CAN bus automobilistici.
Riducono il rumore elettromagnetico dai componenti ad alta potenza.
6. Settore medico e aerospaziale
Fondamentali nell'imaging medico (risonanza magnetica, scanner CT) dove le EMI devono essere minimizzate.
Utilizzati in avionica e sistemi di comunicazione satellitare per una trasmissione ad alta affidabilità.
COSTRUZIONE
- Conduttore: Classe 5 morbido conduttore a trefoli
- Isolamento: Cloruro di polivinile (PVC)
- Riempitivo(opzionale): Polipropilene(PP) Cavo di riempimento a maglia
- Treccia schermata: Filo di rame tondo morbido o filo di rame tondo stagnato
- Guaina esterna: Cloruro di polivinile (PVC)
CARATTERISTICHETERISTICHE
- Tensione nominale Uo/U: 450/750V
- Temperatura nominale
- Temperatura massima di esercizio del conduttore:+70℃
- Temperatura ambiente di esercizio: -15℃~+40℃
- Temperatura di posa del cavo:Non inferiore a 0℃ (Quando la temperatura ambiente è inferiore a 0℃, il cavo deve essere preriscaldato.)
- Raggio di curvatura minimo: 6D (D è il diametro esterno effettivo del cavo)
STANDARD
GB/T9330-2020
SPECIFICHE
|
Specifiche
mm²
|
Diametro del conduttore
mm
|
Nominale spessore dell'isolamento
mm
|
Nominale spessore della guaina
mm
|
Diametro esterno approssimativo del cavo
mm
|
Peso approssimativo del cavo
kg/km
|
|
2×0.5
|
0.92
|
0.6
|
1.2
|
7.7
|
78.2
|
|
2×0.75
|
1.13
|
0.6
|
1.2
|
8.2
|
88.7
|
|
2×1
|
1.30
|
0.6
|
1.2
|
8.5
|
98.1
|
|
2×1.5
|
1.60
|
0.7
|
1.2
|
9.5
|
123.7
|
|
2×2.5
|
2.02
|
0.8
|
1.2
|
10.8
|
163.2
|
|
2×4
|
2.59
|
0.8
|
1.2
|
11.9
|
209.0
|
|
2×6
|
3.17
|
0.8
|
1.5
|
13.7
|
283.3
|
|
2×10
|
4.10
|
1.0
|
1.5
|
17.4
|
449.3
|
|
3×0.5
|
0.92
|
0.6
|
1.2
|
8.1
|
90.4
|
|
3×0.75
|
1.13
|
0.6
|
1.2
|
8.5
|
104.0
|
|
3×1
|
1.30
|
0.6
|
1.2
|
8.9
|
116.4
|
|
3×1.5
|
1.60
|
0.7
|
1.2
|
10.0
|
149.4
|
|
3×2.5
|
2.02
|
0.8
|
1.2
|
11.4
|
202.0
|
|
3×4
|
2.59
|
0.8
|
1.2
|
12.6
|
264.1
|
|
3×6
|
3.17
|
0.8
|
1.5
|
14.7
|
376.2
|
|
3×10
|
4.10
|
1.0
|
1.5
|
18.5
|
577.4
|
|
4×0.5
|
0.92
|
0.6
|
1.2
|
8.7
|
105.5
|
|
4×0.75
|
1.13
|
0.6
|
1.2
|
9.2
|
122.5
|
|
4×1
|
1.30
|
0.6
|
1.2
|
9.6
|
138.3
|
|
4×1.5
|
1.60
|
0.7
|
1.2
|
10.8
|
179.7
|
|
4×2.5
|
2.02
|
0.8
|
1.2
|
12.3
|
246.4
|
|
4×4
|
2.59
|
0.8
|
1.5
|
14.5
|
361.3
|
|
4×6
|
3.17
|
0.8
|
1.5
|
15.9
|
463.9
|
|
4×10
|
4.10
|
1.0
|
1.5
|
20.2
|
719.9
|
|
5×0.5
|
0.92
|
0.6
|
1.2
|
9.3
|
121.3
|
|
5×0.75
|
1.13
|
0.6
|
1.2
|
9.8
|
142.0
|
|
5×1
|
1.30
|
0.6
|
1.2
|
10.3
|
161.0
|
|
5×1.5
|
1.60
|
0.7
|
1.2
|
11.7
|
211.2
|
|
5×2.5
|
2.02
|
0.8
|
1.5
|
14.0
|
311.8
|
|
5×4
|
2.59
|
0.8
|
1.5
|
15.7
|
428.8
|
|
5×6
|
3.17
|
0.8
|
1.5
|
17.3
|
554.6
|
|
5×10
|
4.10
|
1.0
|
1.7
|
22.4
|
888.1
|
|
7×0.5
|
0.92
|
0.6
|
1.2
|
9.9
|
143.1
|
|
7×0.75
|
1.13
|
0.6
|
1.2
|
10.5
|
169.6
|
|
7×1
|
1.30
|
0.6
|
1.2
|
11.1
|
194.2
|
|
7×1.5
|
1.60
|
0.7
|
1.2
|
12.6
|
257.9
|
|
7×25
|
2.02
|
0.8
|
1.5
|
15.3
|
400.3
|
|
7×4
|
2.59
|
0.8
|
1.5
|
17.0
|
533.4
|
