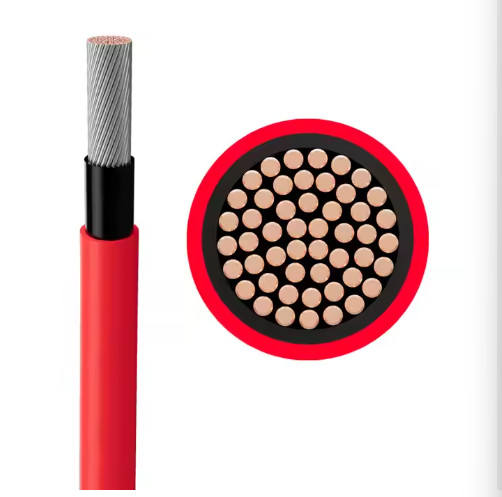

Cavo per pannelli solari a corrente continua filo fotovoltaico cavo solare fotovoltaico 4mm2 6mm2
| Insulation Material: | XLPE | Jacket: | XLPO |
| Conductor Material: | Classe 5 rame in scatola | Application: | Costruzione |
| Core: | 1 nucleo | Colour: | Nero/Altri colori disponibili su richiesta |
| High Light: | 4 mm2 Cavo per pannelli solari,Cavo fotovoltaico 6mm2,Cavo solare DC con garanzia |
||
Cavo per pannelli solari a corrente continua filo fotovoltaico cavo solare fotovoltaico 4mm2 6mm2
Applicazione
DCEnergia solare Cabili
TLui... interconnessione tra moduli fotovoltaici
Pconnessione intercalare tra serie e tra moduli e caselle di distribuzione CC (caselle combinate)
CIl sistema di distribuzione di corrente continua deve essere integrato in un sistema di distribuzione di corrente continua.
ClimatizzazioneCavi solari
Connessione di inverter a trasformatori step-up
La connessione tra il trasformatore step-up e le apparecchiature di distribuzione
La connessione tra le apparecchiature di distribuzione dell'energia e la rete elettrica o l'utente
CONSTRUZIONE
Conduttore:Classe5 di larghezza non superiore a 50 mm
Isolamento:materiale isolante ignifugo, privo di alogene, perCavi solari
Copertura esterna:Materiale di involucro ignifugo privo di alogeni perenergia solare cavi
STABELLO
2Pfg 1169/08.2007
CHARACTerrore
ClimatizzazioneValore nominale della tensioneUo/U:0.6/1.0kV
DCValore nominale della tensioneUo/U:1.8kV
Temperatura massima di funzionamento del conduttore:+120°C
Temperatura ambiente di esercizio:-40°C~+90°C
Temperatura di posa dei cavi:Non inferiore a - 25°C
Radius minimo di piegatura:Unico core:6D(D è il diametro esterno effettivo del cavo)
Classificazione:
|
Sezione trasversale ((mm2) |
Costruzione di conduttori (numero/mm) |
Conduttore OD.max (mm) |
Cable OD.(mm) |
Peso approssimativo del cavo |
Max Conductor Resistenza (Ω/km,20°C) |
|
Uno per uno.5 |
48/0.20 |
1.58 |
4.6 |
33 |
13.7 |
|
Uno per due.5 |
77/0.20 |
2.02 |
5.0 |
45 |
8.21 |
|
1x4 |
56/0.285 |
2.46 |
5.4 |
61 |
5.09 |
|
1×6 |
84/0.285 |
3.01 |
6.0 |
83 |
3.39 |
|
1 × 10 |
77/0.40 |
4.1 |
7.3 |
130 |
1.95 |
|
1 × 16 |
7 x 17/0.40 |
5.5 |
8.9 |
196 |
1.24 |
|
1 × 25 |
7 x 27/0.40 |
6.7 |
10.3 |
290 |
0.795 |
|
1×35 |
7 per 38 per 0.40 |
8.2 |
11.8 |
390 |
0.565 |
Fabbrica
Progetto
Domande frequenti
Q1. Qual è la temperatura massima di funzionamento per i cavi PV-1?- Sì.
I cavi PV-1 sono destinati a funzionare continuamente a temperature fino a 90 °C (194 °F) in condizioni normali.
I cavi PV-1 sono adatti per installazioni solari all'aperto?- Sì.
Sì, i cavi fotovoltaici-1 sono resistenti agli UV e progettati per l'uso all'aperto in impianti fotovoltaici solari, a condizione che siano correttamente installati con connettori resistenti alle intemperie.
Q3.Quale tensione di rating supporta tipicamente PV-1?- Sì.
I cavi PV-1 standard sono indicati per 600V AC/DC, sebbene alcune varianti (ad esempio, PV-1 1000V) siano disponibili per sistemi a tensione superiore.
Q4. Come dovrebbero essere indirizzati i cavi PV-1 per evitare problemi di prestazione?- Sì.
Evitare curve taglienti (radio minimo di curvatura: 4× diametro del cavo) e tensione eccessiva.
Q5. Quali certificazioni di sicurezza dovrebbero avere i cavi PV-1?- Sì.
Cercate certificazioni come UL 4703, TÜV o IEC 62930 per garantire la conformità alle norme internazionali per le applicazioni solari.
-
