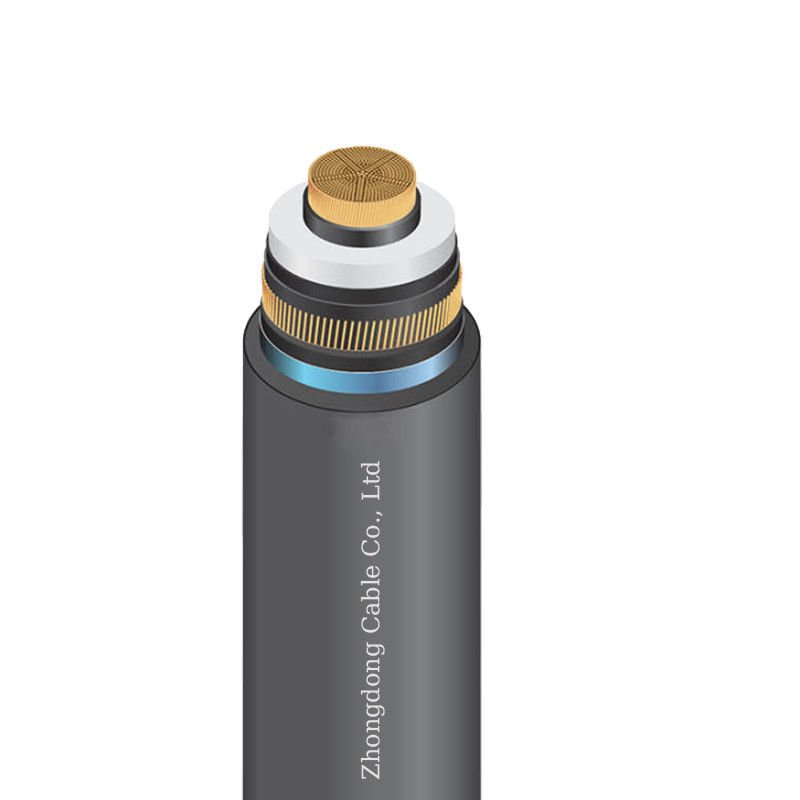

Cable di trasmissione ad alta tensione di 110kV XLPE Isolamento LSHF
| Voltage: | 110kV | Screen: | Filo di rame |
| Insulation: | XLPE | Sheath: | PVC |
| Conductor: | Rame | Application: | Metropolitana |
| High Light: | Cavo di trasmissione ad alta tensione da 110 kV,Cable di trasmissione ad alta tensione LSHF Jacket,Isolamento XLPE del cavo di trasmissione ad alta tensione |
||
Cable ad alta tensione XLPE Isolamento LSHF Jacket Cable
Applicazione
Utilizzati per linee sotterranee di trasmissione di energia; posati su scala di cavi, vassoio, sepolti direttamente nel terreno o in condotti nel terreno
Edilizia
Descrizione
- Voltaggio nominale (Uo/U) ((Um)):64/110 kV
- Temperatura nominale:Temperatura di cortocircuito: +250°C
- Temperatura di funzionamento: -30°C a 90°C
- Temperatura minima di installazione: -20°C
Dati tecnici
|
Superficie nominale |
[mm2] |
240 |
300 |
400 |
500 |
630 |
800 |
1000 |
1200 |
1600 |
2000 |
2500 |
|
|
Direttamente sepolto nel terreno |
[A] |
528 |
597 |
681 |
775 |
884 |
994 |
1169 |
1264 |
1456 |
1618 |
1706 |
|
|
Seppellito nel condotto |
[A] |
495 |
559 |
650 |
739 |
841 |
945 |
1106 |
1231 |
1415 |
1570 |
1656 |
|
|
In aria libera |
Formazione di trefoglie |
[A] |
605 |
692 |
800 |
922 |
1065 |
1208 |
1465 |
1595 |
1860 |
2089 |
2203 |
|
Formazione piatta |
[A] |
682 |
783 |
909 |
1053 |
1226 |
1406 |
1695 |
1849 |
2185 |
2487 |
2623 |
|
