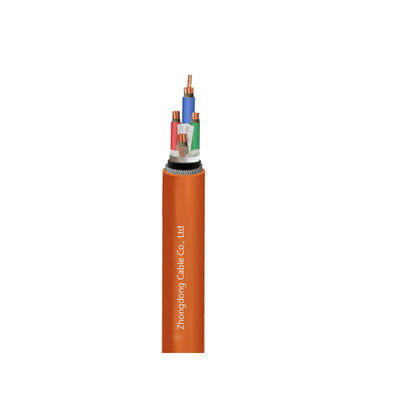

Flame Retardant PVC Terisolasi Kabel Listrik Pita Baja Lapisan CU PVC PVC STA PVC
| Voltage: | 0.6/ 1KV | Armoring: | TIDAK |
| Insulation: | PVC | Core: | Multi Core |
| Temperature range: | - 30 ℃ hingga + 70 ℃ | Sheathed: | PVC |
| High Light: | Kabel listrik terisolasi PVC tahan api,Kabel terisolasi PVC pita baja |
||
Kabel Daya Berinsulasi PVC Tahan Api Pita Baja Lapis Baja CU/PVC/PVC/STA/PVC
Aplikasi
Kabel daya berinsulasi PVC cocok untuk transmisi dan distribusi listrik yang tegangan nominalnya 0,6/1kV. Tipe tahan api digunakan di tempat yang membutuhkan kepadatan tinggi dan sifat tahan api yang baik, seperti kereta bawah tanah, gardu induk, gedung bertingkat tinggi, tempat hiburan, perusahaan industri dan pertambangan besar, dll.
Konstruksi
Konduktor: Konduktor Tembaga
Pita Mika
Isolasi: PVC (polivinil klorida)
Layar Logam: opsional Pita tembaga atau anyaman kawat tembaga opsional
Lapis Baja opsional: Kawat aluminium atau pita baja tahan karat untuk kabel inti tunggal, Kawat baja atau pita baja untuk kabel multi inti
Selubung: PVC atau FR-PVC
Fitur
- Tegangan Terukur Uo/U: 0,6/1 kV
- Tegangan operasi maksimum: 1,2 kV
- Frekuensi: 50 Hz
- Tegangan uji: 3500 V
- Suhu operasi yang diizinkan pada konduktor: +70°C
- Suhu hubung singkat (durasi maks. 5 s): 160 °C
- Suhu pemasangan minimum: tidak boleh lebih rendah dari 0°C
- Tegangan tarik yang diizinkan konduktor maks.: 50 N/mm²
- Jari-jari tekukan minimum: 15 x kabel Ø
Spesifikasi
|
Luas penampang nominal |
Perkiraan diameter keseluruhan |
Perkiraan berat kabel |
Resistansi DC maksimum konduktor |
||
|
mm2 |
mm |
kg/km |
Ω/km |
||
|
|
|
Cu |
Al |
20℃ Cu |
20℃ Al |
|
4×1.5 RE |
11.4 |
177 |
– |
12.1 |
– |
|
4×2.5 RE |
12.4 |
226.9 |
164.7 |
7.41 |
12.1 |
|
4×4 RE |
14.5 |
320.2 |
220.7 |
4.61 |
7.41 |
|
4×6 RE |
15.7 |
424.1 |
274.9 |
3.08 |
4.61 |
|
4×10 CC |
18.2 |
607.6 |
358.9 |
1.83 |
3.08 |
|
4×16 CC |
20.6 |
861 |
463.1 |
1.15 |
1.91 |
|
4×25 CC |
24.5 |
1287.4 |
665.6 |
0.727 |
1.2 |
|
4×35 CC |
26.9 |
1687.4 |
816.9 |
0.524 |
0.868 |
|
4×50 SM |
28 |
2295.4 |
1051.8 |
0.387 |
0.641 |
|
4×70 SM |
31.6 |
3095.1 |
1354.1 |
0.268 |
0.443 |
|
4×95 SM |
35.9 |
4146 |
1783.2 |
0.193 |
0.32 |
|
4×120 SM |
38.5 |
5125.7 |
2141.1 |
0.153 |
0.253 |
|
4×150 SM |
42.8 |
6379.9 |
2649.2 |
0.124 |
0.206 |
|
4×185 SM |
48.4 |
7849.2 |
3248 |
0.0991 |
0.164 |
|
4×240 SM |
53.5 |
10084 |
4114.8 |
0.0754 |
0.125 |
|
4×300 SM |
59.2 |
12526.3 |
5064.8 |
0.0601 |
0.1 |
