110kv Kabel Tegangan Tinggi Kawat Tembaga Layar Kawat Lapis baja XLPE Kabel Daya Isolasi

Aplikasi

Kabel listrik tegangan tinggi yang cocok untuk distribusi listrik primer hingga tegangan jaringan maksimum 110kV. Cocok untuk lokasi di mana perlindungan mekanis disediakan dengan cara lain.Kabel tiga kali diekstrusi pada peralatan jalur kateter modern untuk standar IEC terbaru. Pita penghalang air memastikan bahwa jika kabel rusak, panjang perbaikan dan pekerjaan terkait dijaga minimal. Kabel disediakan sebagai standar dengan lapisan polietilena kepadatan tinggi,menggabungkan ketahanan abrasi dan fleksibilitasRentang dapat disesuaikan untuk memenuhi permintaan proyek tertentu jika diperlukan.

Solusi Kabel HV Terkubur

Kabel tegangan tinggi standar kami, untuk International Standard IEC 60840, yang meliputi 2XS(F) 2Y, 2XS(FL) 2Y, A2XS(F) 2Y dan A2XS(FL) 2Y, dirancang untukdistribusi dayapada jaringan dengan tegangan nominal dari 45 kV hingga 132 kV.

Tergantung pada parameter desain dan lingkungan instalasi, ukuran layar logam dan jenis bahan dapat disesuaikan agar paling sesuai dengan pengaturan ikatan instalasi.Lapisan konstruksi tambahan termasuk perisai (kawat atau pita bergelombang) juga dapat diterapkan.

Kabel HV kami cocok untuk pemasangan yang memberikan perlindungan mekanis untuk kabel. pilihan pita waterblocking membantu mencegah air masuk dan memastikan bahwa jika kabel HV rusak,panjang perbaikan dan pekerjaan terkait dijaga minimalSebuah polietilen kepadatan tinggi (HDPE) digunakan sebagai standar dan menawarkan kompromi antara ketahanan abrasi dan fleksibilitas, namun berbagai pilihan lainnya,termasuk bahan MDPE dan LSZH tersedia atas permintaan.

Karakteristik

Tegangan nominal (Uo/U) (Um) 64/110kV (123kV)

Tegangan jaringan tertinggi: 123kV
Suhu nominalSuhu operasi: -30°C sampai +90°C

Suhu sirkuit pendek: +250°C

Suhu overload: + 130'C ((100 jam per tahun maksimum)

Suhu instalasi minimum: -20°C

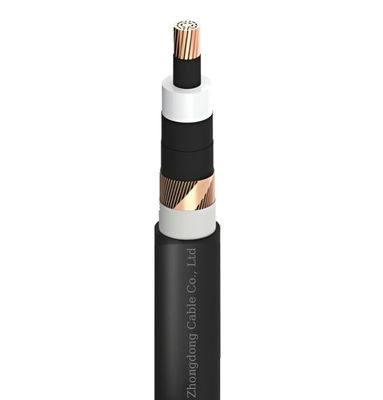

Konstruksi

Konduktor:Kelas 2 konduktor tembaga atau aluminium, kompak atau segment strand Milliken
Layar konduktor: XLPE semi-konduktif yang diekstrusi (Polyethylene Cross-linked)
Isolasi:XLPE (Polyethylene Cross-Linked)
Layar isolasi: XLPE semi-konduktif yang diekstrusi (Polyethylene Cross-linked)
Separator: Pita semikonduktif yang bisa membengkak dengan air
Layar:Layar kawat tembaga, dengan spiral counter dari pita tembaga
Separator: Pita air yang membengkak
Lapisan:HDPE (High Density Polyethylene)
Warna sarung: Hitam

Standar

IEC 60840, HRN HD 632, IEC/EN 6022
