| उत्पत्ति के प्लेस: | हेबेई, चीन |
|---|---|
| ब्रांड नाम: | Zhongdong |
| प्रमाणन: | ISO,CCC,CE,TUV |
| मॉडल संख्या: | YJV |
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | लकड़ी का ढोल |
| प्रसव के समय: | 10 कार्य दिवस |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | 100 किमी/सप्ताह |
| इन्सुलेशन सामग्री: | एक्स एल पी ई | कंडक्टर सामग्री: | कॉपर या एल्युमिनियम |
|---|---|---|---|
| जैकेट: | पीवीसी | कार्य तापमान: | 90 डिग्री सेल्सियस |
| नामित वोल्टेज: | 12/20 केवी | रंग: | काला |
| प्रमुखता देना: | 6kV-35kV मध्यम वोल्टेज पावर केबल,3 कोर MV केबल 95mm-400mm,वारंटी के साथ मध्यम वोल्टेज केबल |
||

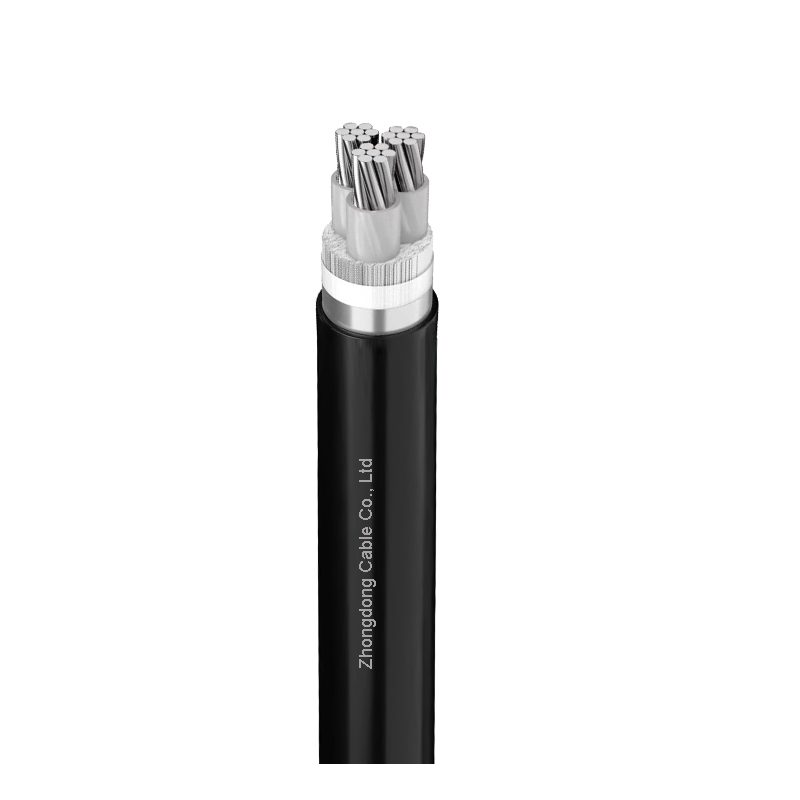

मध्यम वोल्टेज 3-कोर केबल (आमतौर पर 6 kV से 36 kV तक) का उपयोग बिजली वितरण नेटवर्क में उनके संतुलित चरण भार, कॉम्पैक्ट डिजाइन,और एकल-कोर विकल्पों की तुलना में बेहतर विश्वसनीयता.
कंडक्टर:गोल संकुचित कंडक्टर
कंडक्टर ढाल:अर्धचालक परिरक्षण सामग्री (500 मिमी से कम)अर्धचालक टेप+अर्धचालक परिरक्षण सामग्री (500मिमीऔर ऊपर)
इन्सुलेशनःपॉलीविनाइल क्लोराइड (पीवीसी)
इन्सुलेशन शील्डःछीलने योग्य अर्धचालक परिरक्षण सामग्री
धातु ढाल परतःतांबे का टेपतांबा तार ((35kV 500mmऊपर)
भरनेवालाःपॉलीप्रोपाइलीन(पीपी) mइशfविषादrओपे
बेंडर टेप:गैर हाइग्रोस्कोपिक पट्टियाँ
एरोमिंग:स्टील टेप ((एकल कोर)जस्ती स्टील का टेप(3 कोर)
बाहरी आवरणः90°C पॉलीविनाइल क्लोराइड (पीवीसी)
वोल्टेज रेटिंगयूओ/यू
3.6/6(7.2)केवी,6/6(7.2)केवी,6/10(12)केवी,8.7/10(12)केवी,
8.7/15(17.5) केवी,12/20(24)केवी,18/20(24) केवी,
18/30(36)केवी,21/35 ((40.5)केवी,26/35 ((40.5) केवी
तापमान रेटिंग
कंडक्टर का अधिकतम कार्य तापमानः+90°C
परिवेश का परिचालन तापमानः-15°C~+55°C
केबल बिछाने का तापमानःकम से कम 0°C(जब परिवेश का तापमान 0°C से कम हो, तो केबल को प्रीहीट किया जाना चाहिए।)
न्यूनतम झुकने की त्रिज्या
एकल कोर 15D
तीन कोर 12 डी
(D केबल का वास्तविक बाहरी व्यास है)
GB/T12706.2-2020, GB/T 12706.3-2020
|
विनिर्देश |
कंडक्टर का व्यास |
इन्सुलेशन की बाहरी मोटाई |
केबल का अनुमानित बाहरी व्यास |
केबल का अनुमानित वजन |
|
3×35 |
6.6±0.2 |
20.0 |
54.1 |
3935 |
|
3×50 |
7.6±0.2 |
21.0 |
56.6 |
4480 |
|
3×70 |
9.2±0.2 |
22.6 |
60.2 |
5336 |
|
3×95 |
10.9±0.2 |
24.3 |
64.2 |
6387 |
|
3×120 |
12.2±0.2 |
25.6 |
67.3 |
7326 |
|
3×150 |
13.6±0.2 |
27.0 |
70.6 |
8340 |
|
3×185 |
15.2±0.2 |
28.6 |
74.5 |
9705 |
|
3×240 |
17.4±0.2 |
30.8 |
81.0 |
12490 |
|
3×300 |
19.5±0.2 |
32.9 |
85.9 |
14635 |
|
3×400 |
22.0±0.2 |
35.4 |
91.9 |
17515 |
|
3×500 |
24.8±0.2 |
39.0 |
100.2 |
21345 |
|
3×630 |
28.2±0.2 |
42.4 |
108.1 |
26055 |
प्रश्न: 3-चरण विद्युत संचरण के लिए मूल विन्यास क्या हैं?
उत्तर: आम विकल्पों में शामिल हैंः
तीन एकल-कोर केबल (क्लैफॉइल या फ्लैट संरचना में स्थापित)
साझा कवच के साथ एक 3-कोर केबल (छोटे रन के लिए लागत प्रभावी) ।
प्रश्न: दिए गए वर्तमान भार के लिए केबल के क्रॉस-सेक्शन का चयन कैसे करें?
उत्तर: सूत्र का प्रयोग करें:
[ I = frac{P}{sqrt{3} गुना V गुना cosphi} ]
कहाँमैंवर्तमान है,पीशक्ति है,वीवोल्टेज है, और (कोस्फी) शक्ति कारक है।
प्रश्न: अधिकतम स्वीकार्य झुकने की त्रिज्या क्या है?
A: स्टील-वायर-बख्तरबंद (SWA) केबलों के लिए, न्यूनतम झुकने का त्रिज्या 12× केबल व्यास (गतिशील) या 6× (स्थिर) है।
प्रश्न: क्या भूमिगत नलिकाओं में बख्तरबंद केबलों का प्रयोग किया जा सकता है?
उत्तर: हाँ, लेकिन सुनिश्चित करें कि नलिका का आकार झुकने की त्रिज्या की अनुमति देता है और पृथ्वी दोष वर्तमान पथ पर विचार करता है। गैर-धातु नलिकाओं को अतिरिक्त ग्राउंडिंग की आवश्यकता हो सकती है।
प्रश्न: बख्तरबंद एमवी केबलों को कैसे समाप्त करें?
A: XLPE केबलों के लिए बख्तरबंद क्लैंपिंग किट और तनाव शंकु का उपयोग करें। कोरोना डिस्चार्ज से बचने के लिए निर्माता के दिशानिर्देशों का पालन करें।
प्रश्न: बख्तरबंद एमवी केबलों के लिए किस प्रकार के रखरखाव की आवश्यकता होती है?
वार्षिक आईआर परीक्षण (इन्सुलेशन प्रतिरोध >1000 एमओ/किमी)
हॉटस्पॉट का पता लगाने के लिए थर्मल इमेजिंग
जंग के लिए कवच अखंडता की जांच।
प्रश्न: क्या स्थापना के लिए पर्यावरणीय प्रतिबंध हैं?
उत्तर: यूवी प्रतिरोधी नहीं होने वाली जैकेट के लिए सीधे सूर्य के प्रकाश से बचें। गीली परिस्थितियों के लिए, जल अवरुद्ध टेप या सीसा कवर निर्दिष्ट करें।
