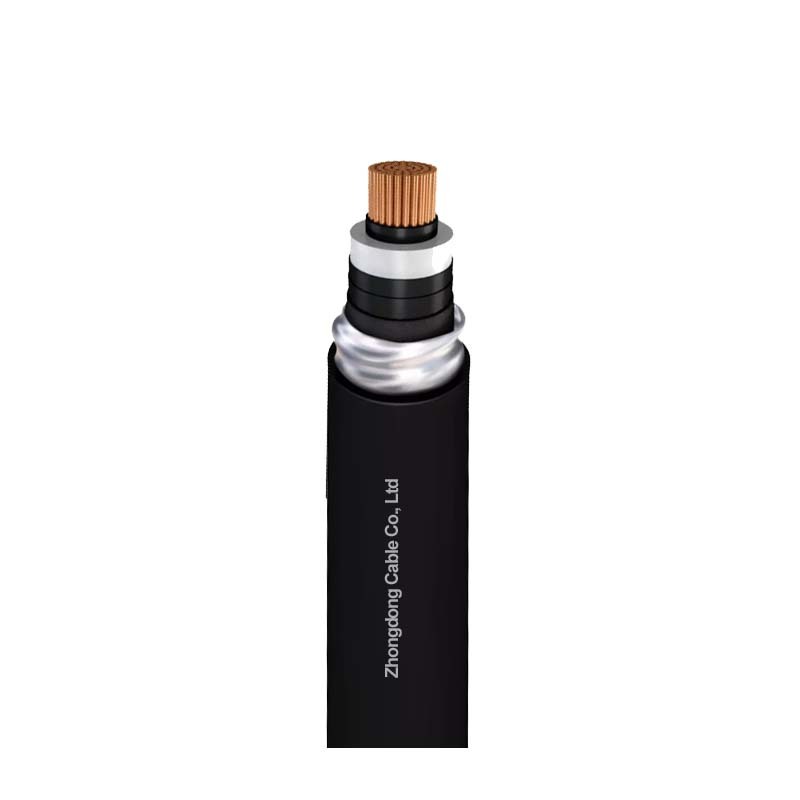

38/66kV ((72.5kV) उच्च वोल्टेज केबल तांबा कंडक्टर XLPE इन्सुलेशन लीड शीथ पावर केबल
| Insulation Material: | एक्स एल पी ई | Jacket: | पीई |
| Conductor Material: | फंसे हुए वृत्ताकार या खंड (मिलिकेन) कॉम्पैक्ट कॉपर कंडक्टर | Nominal Voltage: | 38/66KV (72.5kV) |
| Core: | 1 कोर | Application: | भूमिगत |
| High Light: | XLPE इन्सुलेशन हाई वोल्टेज केबल,लीड शीथ हाई वोल्टेज केबल |
||

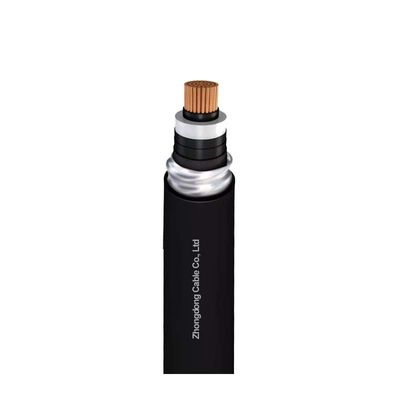

38/66kV(72.5kV) हाई वोल्टेज केबल कॉपर कंडक्टर XLPE इंसुलेशन लीड शीथ पावर केबल
अनुप्रयोग
केबल हैउच्च वोल्टेज ट्रांसमिशन में उपयोग के लिए उपयुक्तनेटवर्क, 60 kV ग्रेड से लेकर 69 kV ग्रेड तक की रेटेड वोल्टेज की प्रणालियों में।
निर्माण
कंडक्टर:फंसे हुए गोलाकार या खंडीय (मिलिकन) संकुचित तांबे के कंडक्टर
कंडक्टर शील्ड:अर्ध-प्रवाहकीय शील्ड
इंसुलेशन:क्रॉस-लिंक्ड पॉलीइथिलीन (XLPE)
इंसुलेशन शील्ड:अर्ध-प्रवाहकीय शील्ड
धातु परिरक्षण परत:नालीदार एल्यूमीनियम शीथ या लीड शीथ या एल्यूमीनियम लैमिनेटेड टेप
बाइंडर टेप:गैर-बुने हुए कपड़े
मेटल लैमिनेट फ़ॉइल:एल्यूमीनियम लैमिनेटेड टेप
बाहरी आवरण:PE
मानक
IEC 60840 IEC 62067
विशेषतासीटेरिस्टिक
वोल्टेज रेटिंगUo/U:38/66kV(72.5kV)
लगातार संचालन:+85°C कंडक्टर तापमान
आपातकालीन अधिभार:+95°C कंडक्टर तापमान (≤100 घंटे/वर्ष, ≤500 घंटे/जीवनकाल)
शॉर्ट सर्किट:+200°C कंडक्टर तापमान (गणना की गई अवधि के लिए, आमतौर पर 1-5s)
स्थापना:≥ 5°C
परिवेश संचालन:≥ -40°C
पैरामीटर
|
कंडक्टर |
इंसुलेशन |
नाममात्र |
बाहरी जैकेट |
||||||
|
नाममात्र |
अधिकतम डीसी |
अधिकतम एसी |
की नाममात्र मोटाई इंसुलेशन परतें |
नाममात्र |
लगभग। |
लगभग। |
|||
|
कंड. |
XLPE |
इंस. |
|||||||
|
मिमी² |
Ω/किमी |
Ω/किमी |
मिमी |
मिमी |
मिमी |
मिमी |
मिमी |
मिमी |
किग्रा/मी |
|
240 आर |
0.0754 |
0.0979 |
1.0 |
11.0 |
1.0 |
2.1 |
3.5 |
56.9 |
7.54 |
|
300 आर |
0.0601 |
0.0789 |
1.0 |
11.0 |
1.0 |
2.2 |
3.5 |
59.5 |
8.58 |
|
400 आर |
0.0470 |
0.0629 |
1.0 |
11.0 |
1.0 |
2.3 |
3.5 |
62.3 |
9.87 |
|
500 आर |
0.0366 |
0.0505 |
1.0 |
11.0 |
1.0 |
2.3 |
4.0 |
66.7 |
11.47 |
|
630आर |
0.0283 |
0.0410 |
1.0 |
11.0 |
1.0 |
2.4 |
4.0 |
70.4 |
13.35 |
|
800 आर |
0.0221 |
0.0343 |
1.0 |
11.0 |
1.0 |
2.5 |
4.0 |
74.6 |
15.82 |
|
1000S |
0.0176 |
0.0241 |
1.5 |
11.0 |
1.2 |
2.7 |
4.0 |
85.0 |
19.74 |
|
1200 एस |
0.0151 |
0.0212 |
1.5 |
11.0 |
1.2 |
2.8 |
4.5 |
90.2 |
22.61 |
|
1400S |
0.0129 |
0.0187 |
1.5 |
11.0 |
1.2 |
2.9 |
4.5 |
92.4 |
25.07 |
|
1600 एस |
0.0113 |
0.0169 |
1.5 |
11.0 |
1.2 |
3.0 |
4.5 |
96.6 |
27.47 |
|
2000 एस |
0.0090 |
0.0145 |
1.5 |
11.0 |
1.2 |
3.1 |
4.5 |
101.8 |
31.96 |
