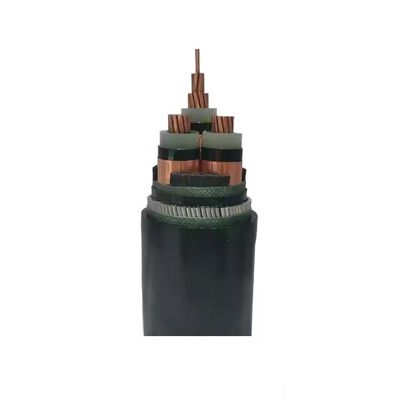

8.7/15KV XLPE इन्सुलेशन PVC शीथ मीडियम वोल्टेज केबल SWA आर्मर
अनुप्रयोग
यह 8.7/15kV XLPE इन्सुलेशन PVC शीथ SWA (स्टील वायर आर्मर्ड) केबल आमतौर पर उपयोग किया जाता है:
अंडरग्राउंड पावर डिस्ट्रीब्यूशन – शहरी और औद्योगिक नेटवर्क में विश्वसनीय मध्यम-वोल्टेज ट्रांसमिशन।
सीधे दफन और डक्ट इंस्टॉलेशन – यांत्रिक क्षति और कृंतक हमलों से स्टील आर्मर द्वारा संरक्षित।
औद्योगिक और उपयोगिता अनुप्रयोग – बिजली संयंत्रों, सबस्टेशनों और भारी मशीनरी कनेक्शन के लिए उपयुक्त।
गीले और संक्षारक वातावरण – PVC शीथ नमी और रासायनिक प्रतिरोध प्रदान करता है।
आउटडोर और एक्सपोज्ड इंस्टॉलेशन – UV-प्रतिरोधी और आवश्यकतानुसार जमीन के ऊपर उपयोग के लिए टिकाऊ।
इसका XLPE इन्सुलेशन उच्च तापीय स्थिरता (90°C तक) सुनिश्चित करता है, जबकि स्टील वायर आर्मर (SWA) ताकत और सुरक्षा को बढ़ाता है। मजबूत सुरक्षा की आवश्यकता वाले निश्चित प्रतिष्ठानों के लिए आदर्श।
निर्माण
सीऑनडक्टर:क्लास 2 फंसे हुए तांबे के कंडक्टर
कंडक्टर स्क्रीन: सेमी-कंडक्टिव XLPE (क्रॉस-लिंक्ड पॉलीइथिलीन)
इन्सुलेशन: XLPE (क्रॉस-लिंक्ड पॉलीइथिलीन) इन्सुलेशन
स्क्रीन: सेमी-कंडक्टिव XLPE (क्रॉस-लिंक्ड पॉलीइथिलीन)
धातु स्क्रीन: व्यक्तिगत या सामूहिक समग्र तांबे की टेप स्क्रीन
भराव: पीईटी (पॉलीइथिलीन टेरेफ्थेलेट) फाइबर विभाजक: बाइंडिंग टेप
बिस्तर: पीवीसी (पॉलीविनाइल क्लोराइड)
आर्मर: सिंगल कोर: AWA (एल्यूमीनियम वायर आर्मर्ड)
मल्टी-कोर: SWA (स्टील वायर आर्मर्ड)
शीथ: पीवीसी (पॉलीविनाइल क्लोराइड)
विशिष्टता
|
संदर्भ मानक:
|
IEC60502-2, IEC 60228, IEC60332 -1/2/3, BS6622, BS7835, VDE0276, AS/NZS 1429.1, GB/T 12706, आदि।
|
|
रेटेड वोल्टेज:
|
6/10kV, 6.35/11kV (12kV), 8.7/15kV, 12/20kV, 18/30kV,19/33kV
|
|
कोर नंबर:
|
सिंगल कोर या थ्री कोर (1C या 3C)
|
|
उपलब्ध आयाम:
|
25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2, 400mm2, 500mm2, 630mm2।
|
|
उपलब्ध कोड:
|
N2XSY, N2XSEY, NA2XSY, NA2XSEY, N2XSRY, NA2XSRY, N2XSEBY, N2XSEYBY, NA2XSEBY, N2XSERY, NA2XSERY, N2XSEYRGbY, NA2XSEYRGbY,
N2XS(F)2Y, NA 2XS(F)2Y, N2XS(FL)2Y, N2XSH, N2XSYRY
|
|
YJV, YJLV, YJSV, YJLSV, YJV72, YJLV72, YJSV72, YJLSV72, YJV22, YJLV22, YJSV22, YJLSV22, YJV32, YJLV32, YJSV32, YJLSV32
|
|
आवेदन:
|
पावर नेटवर्क, भूमिगत, आउटडोर और केबल डक्टिंग के लिए। यह अनुशंसा की जाती है कि स्थानीय इलेक्ट्रिक कोड, या किसी भी समकक्ष द्वारा इंगित स्थापना निर्देशों का पालन किया जाए, ताकि स्थापना के दौरान व्यक्तियों की सुरक्षा और उत्पाद की अखंडता प्रभावित न हो।
निर्माण:
कंडक्टर:
|
|
फंसे हुए गोल संकुचित तांबे या एल्यूमीनियम कंडक्टर (Cu / Al), तांबे के तार को एनील किया गया।
|
|
|
कंडक्टर स्क्रीन:
|
अर्ध-प्रवाहकीय सामग्री
|
|
इन्सुलेशन:
|
कॉपर टेप स्क्रीन या कॉपर वायर स्क्रीन (CTS / CWS)
|
|
इन्सुलेशन स्क्रीन:
|
अर्ध-प्रवाहकीय सामग्री
|
|
धातु स्क्रीन:
|
कॉपर टेप स्क्रीन या कॉपर वायर स्क्रीन (CTS / CWS)
|
|
भराव:
|
पीपी रस्सी
|
|
विभाजक:
|
बाइंडिंग टेप
|
|
बिस्तर:
|
पीवीसी (पॉलीविनाइल क्लोराइड)
|
|
आर्मरिंग:
|
सिंगल कोर: एल्यूमीनियम वायर आर्मर्ड (AWA) मल्टी-कोर: स्टील वायर आर्मर्ड (SWA) या स्टील टेप आर्मर्ड (STA)
|
|
शीथ:
|
पीवीसी (पॉलीविनाइल क्लोराइड), लौ रिटार्डेंट पीवीसी, पीई, LSOH, HFFR
|
|
रंग:
|
लाल या काला
|
|
तापमान रेटिंग:
|
0°C से 90°C
|
|
न्यूनतम झुकने का त्रिज्या:
|
सिंगल कोर: 15 x समग्र व्यास थ्री कोर: 12 x समग्र व्यास (सिंगल कोर 12 x समग्र व्यास और 3 कोर 10 x समग्र
|
|
व्यास जहां बैंड जोड़ों या टर्मिनेशन के आस-पास स्थित होते हैं, बशर्ते कि झुकने को एक पूर्व के उपयोग से सावधानीपूर्वक नियंत्रित किया जाए
|
