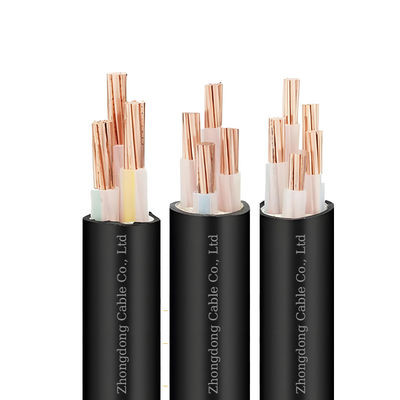

1KV N2XY/NA2XY निम्न वोल्टेज विद्युत केबल 3 कोर 4 कोर 5 कोर IEC 60502-1
| Voltage: | 600V, 1000V | Item No: | एन2XY/NA2XY |
| No of Core: | 3, 4,5 | Standard: | आईईसी60502-1 |
| Feature: | एलएसजेडएच | Insulation: | एक्स एल पी ई |
| High Light: | निम्न वोल्टेज विद्युत केबल 3 कोर,आईईसी 60502-1 निम्न वोल्टेज विद्युत केबल |
||
1KV N2XY/NA2XY कम शक्ति केबल CU/XLPE/PVC LSZH 3 कोर 4 कोर 5 कोर IEC 60502-1
आवेदन
इनडोर में, सुरंग में, ब्रैकेट, पाइप पर फिक्स्ड और मिट्टी में दफन, केबल बाहरी यांत्रिक बलों को सहन नहीं कर सकता है।
निर्माण
- कंडक्टर:गोलाकार, ठोस, संकुचित या क्षेत्र के आकार का तार तांबा या एल्यूमीनियम
- इन्सुलेशनःXLPE
- भरनेवाला: गैर-हाइग्रोस्कोपिक सामग्री
- आंतरिक आवरणः पीवीसी
- बाहरी शीट पीवीसी
तकनीकी डेटा
स्थापना के लिए परिवेश का तापमानः≥0°C.
- सामान्य संचालन में कंडक्टर का अधिकतम तापमानः≤90°C.
- केबल शॉर्ट-सर्किट होने पर कंडोम का अधिकतम संचालन तापमान (अधिकतम अवधि): 250°C.
- अनुमत न्यूनतम झुकने की त्रिज्या:
- एकल गैर बख्तरबंद केबलः 20 x ओडी
- बहु-कोर गैर बख्तरबंद केबलः 15 x ओडी
- एकल बख्तरबंद केबलः 5 x ओडी
- बहु-कोर बख्तरबंद केबलः 12 x ओडी
- नोटः OD=केबल का कुल व्यास
विनिर्देश
|
विनिर्देश |
कंडक्टर का बाहरी व्यास |
शीट की नाममात्र मोटाई |
केबल का बाहरी व्यास |
केबल का अनुमानित भार |
|
|
मिमी2 |
मिमी |
मिमी |
मिमी |
किलोग्राम/किमी |
|
|
|
|
|
|
सीयू |
AL |
|
3X1.5 RE |
1.38 |
1.8 |
10.2 |
132 |
104 |
|
3X2.5 RE |
1.78 |
1.8 |
11.1 |
168.7 |
122 |
|
3X4 RE |
2.24 |
1.8 |
12.1 |
220.4 |
145.8 |
|
3X6 RE |
2.76 |
1.8 |
13.2 |
296.6 |
184.7 |
|
3X10 सीसी |
3.8 |
1.8 |
15.4 |
439.4 |
252.9 |
|
3X16 सीसी |
4.8 |
1.8 |
17.6 |
645.9 |
347.4 |
|
3X25 सीसी |
6 |
1.8 |
21 |
937.2 |
470.9 |
|
3X35 सीसी |
7 |
1.8 |
23.2 |
1231.6 |
578.7 |
|
3X50 SM |
8 |
1.8 |
22.1 |
1611.4 |
678.8 |
|
3X70 SM |
9.5 |
1.9 |
25.7 |
2213.1 |
907.4 |
|
3X95 SM |
11 |
2 |
28.7 |
2938.7 |
1166.6 |
|
3X120 SM |
12.4 |
2.1 |
32.5 |
3687 |
1448.5 |
|
3X150 SM |
13.8 |
2.3 |
36.8 |
4598.4 |
1800.4 |
|
3X185 SM |
15.4 |
2.4 |
40.9 |
5654.8 |
2203.8 |
|
3X240 SM |
17.5 |
2.6 |
45.7 |
7268 |
2791.1 |
|
3X300 SM |
19.6 |
2.8 |
50.5 |
9019.7 |
3423.5 |
|
4X1.5 RE |
1.38 |
1.8 |
10.9 |
157.8 |
120.5 |
|
4X2.5 RE |
1.78 |
1.8 |
11.9 |
205.1 |
142.9 |
|
4X4 RE |
2.24 |
1.8 |
13 |
272.3 |
172.8 |
|
4X6 RE |
2.76 |
1.8 |
14.2 |
371 |
221.8 |
|
4X10 सीसी |
3.8 |
1.8 |
16.8 |
543.9 |
295.2 |
|
4X16 सीसी |
4.8 |
1.8 |
19.2 |
787.2 |
389.2 |
|
4X25 सीसी |
6 |
1.8 |
23 |
1188.9 |
567.1 |
|
4X35 सीसी |
7 |
1.8 |
25.4 |
1577.4 |
706.9 |
|
4X50 SM |
8 |
1.9 |
26.1 |
2134.8 |
891.2 |
|
4X70 SM |
9.5 |
2 |
30.1 |
2931.8 |
1190.8 |
|
4X95 SM |
11 |
2.1 |
33.5 |
3895.1 |
1532.3 |
|
4X120 SM |
12.4 |
2.3 |
36.6 |
4874.6 |
1890 |
|
4X150 SM |
13.8 |
2.4 |
40.9 |
6078.8 |
2348.1 |
|
4X185 SM |
15.4 |
2.6 |
46.5 |
7492.1 |
2890.8 |
|
4X240 SM |
17.5 |
2.8 |
51.1 |
9619.9 |
3650.7 |
|
4X300 SM |
19.6 |
3 |
56.3 |
11943.2 |
4481.7 |
|
विनिर्देश |
कंडक्टर का बाहरी व्यास |
शीट की नाममात्र मोटाई |
केबल का बाहरी व्यास |
केबल का अनुमानित भार |
|
|
मिमी2 |
मिमी |
मिमी |
मिमी |
किलोग्राम/किमी |
|
|
|
|
|
|
सीयू |
AL |
|
5X1.5 RE |
1.38 |
1.8 |
11.7 |
184.3 |
137.7 |
|
5X2.5 RE |
1.78 |
1.8 |
12.8 |
242.3 |
164.6 |
|
5X4 RE |
2.24 |
1.8 |
14.1 |
324.9 |
200.6 |
|
5X6 RE |
2.76 |
1.8 |
15.4 |
446.3 |
259.8 |
|
5X10 सीसी |
3.8 |
1.8 |
18.2 |
664.2 |
353.3 |
|
5X16 सीसी |
4.8 |
1.8 |
20.9 |
965.5 |
468.1 |
|
5X25 सीसी |
6 |
1.8 |
25.3 |
1456.5 |
679.2 |
|
5X35 सीसी |
7 |
1.8 |
28 |
1939.4 |
851.3 |
|
5X50 सीसी |
8.4 |
2 |
32.1 |
2649.3 |
1094.9 |
|
5X70 सीसी |
10 |
2.1 |
37.1 |
3645.3 |
1469 |
|
5X95 सीसी |
11.5 |
2.3 |
41.6 |
4846.2 |
1892.7 |
|
5X120 सीसी |
13 |
2.4 |
46.4 |
6074.4 |
2343.6 |
|
5X150 सीसी |
14.5 |
2.6 |
51.9 |
7589.3 |
2925.8 |
|
5X185 सीसी |
16.2 |
2.8 |
56 |
9342.3 |
3590.7 |
|
5X240 सीसी |
18.4 |
3 |
64.9 |
12016.7 |
4555.2 |
|
5X300 सीसी |
20.5 |
3.2 |
71.5 |
14918 |
5591.1 |
