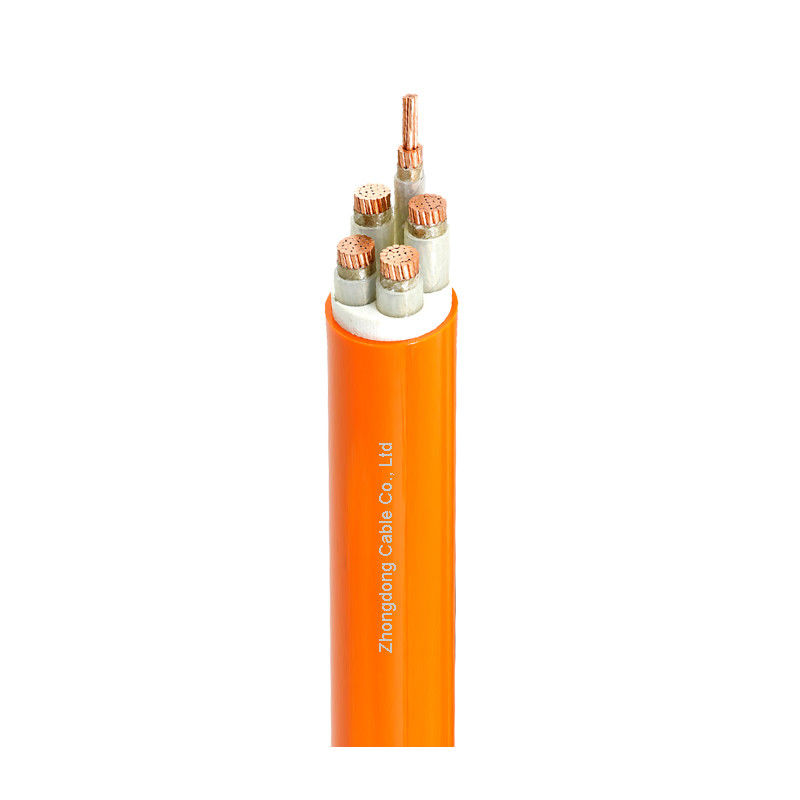

Καλώδιο ηλεκτρικής ενέργειας χαμηλής τάσης 0,6KV 1KV PVC απομονωμένο για ηλεκτρική σύνδεση
| Voltage: | 0,6/1kv | Insulation: | PVC |
| Jacket: | PVC | Feature: | LSZH |
| Application: | Επιστροφικό μέσο | No of Core: | 4-1 |
| High Light: | Καλώδιο ηλεκτρικής ενέργειας χαμηλής τάσης με καθυστέρηση φλόγας,Καλώδιο ηλεκτρικής ενέργειας χαμηλής τάσης με μόνωση από PVC,Καλώδιο ισχύος χαμηλής τάσης 0 |
||
Καλώδιο ηλεκτρικής ενέργειας χαμηλής τάσης 0,6/1Kv Pvc απομονωμένο για ηλεκτρική σύνδεση
Εφαρμογή
Τα καλώδια έχουν σχεδιαστεί ειδικά για να βελτιώσουν την ασφάλεια κατά την πυρκαγιά, διατηρώντας παράλληλα την ευελιξία των τυποποιημένων καλωδίων PVC.μειωμένη εξάπλωση φλόγας, και ελάχιστες εκπομπές καπνού είναι κρίσιμες.
Κατασκευή
- Διοδηγός: κυκλικό, στερεό, συμπιεσμένο ή τετραγωνικό σχήμα ράβδους Χαλκού ή αλουμινίου
- Μόνωση: PVC
- Γεμιστήρας: μη υδροσκοπικό υλικό
- Ταινία σύνδεσης: μη υδροσκοπικό υλικό
- Κάλυψη: PVC
Χαρακτηριστικά
- Δοκιμαστική τάση: 3,5 kV 5 λεπτά χωρίς διακοπή
- Η θερμοκρασία περιβάλλοντος για την εγκατάσταση: ≥0°C.
- Μέγιστη θερμοκρασία του αγωγού σε κανονική λειτουργία:≤90°C.
- Μέγιστη θερμοκρασία λειτουργίας του κλιματιστή όταν το καλώδιο έχει βραχυκύκλωμα (μέγιστη διάρκεια 5 δευτερολέπτων): 250°C.
- Ελάχιστη επιτρεπόμενη ακτίνα κάμψης:
- Μονό μη θωρακισμένο καλώδιο: 20 x OD
- Πολυπυρηνικό μη θωρακισμένο καλώδιο: 15 x OD
- Μοναδικό θωρακισμένο καλώδιο: 5 x OD
- Πολυπυρηνικό θωρακισμένο καλώδιο: 12 x OD
- Σημείωση: OD = Συνολική διάμετρος καλωδίου
Προδιαγραφές
|
Προδιαγραφές mm2 |
Διάμετρος αγωγού |
Ονομαστικό πάχος της μόνωσης |
Ονομαστικό πάχος της κάλυψης |
Περίπου εξωτερική διάμετρος καλωδίου |
Κατά προσέγγιση βάρος καλωδίου |
|
4 φορές 2,5 συν 1 φορές 1.5 |
1.78/1.38 |
0.7/0.7 |
1.8 |
12.9 |
248 |
|
4 × 4 + 1 × 2.5 |
2.25/1.78 |
0.7/0.7 |
1.8 |
14.1 |
332 |
|
4 × 6 + 1 × 4 |
2.76/2.25 |
0.7/0.7 |
1.8 |
15.4 |
440 |
|
4 × 10 + 1 × 6 |
4.0/2.76 |
0.7/0.7 |
1.8 |
18.4 |
635 |
|
4 × 16 + 1 × 10 |
5.0/4.0 |
0.7/0.7 |
1.8 |
21.2 |
930 |
|
4 × 25 + 1 × 16 |
6.1/5.0 |
0.9/0.7 |
1.8 |
25.2 |
1417 |
|
4 × 35 + 1 × 16 |
7.2/5.0 |
0.9/0.7 |
1.8 |
27.7 |
1813 |
|
4 × 50 + 1 × 25 |
8.4/6.1 |
1.0/0.9 |
1.9 |
31.7 |
2438 |
|
4 × 70 + 1 × 35 |
10.0/7.2 |
1.1/0.9 |
2.1 |
36.7 |
3432 |
|
4 × 95 + 1 × 50 |
12.0/8.4 |
1.1/1.0 |
2.2 |
42.0 |
4641 |
|
4 × 120 + 1 × 70 |
13.0/10.0 |
1.2/1.1 |
2.4 |
45.9 |
5867 |
|
4 × 150 + 1 × 70 |
14.9/10.0 |
1.4/1.1 |
2.5 |
51.3 |
7092 |
|
4 × 185 + 1 × 95 |
16.5/12.0 |
1.6/1.1 |
2.7 |
57.1 |
8891 |
|
4 × 240 + 1 × 120 |
18.4/13.5 |
1.7/1.2 |
2.9 |
63.0 |
11473 |
|
4 × 300 + 1 × 150 |
21.0/14.9 |
1.8/1.4 |
3.1 |
70.5 |
14294 |
|
4 × 400 + 1 × 185 |
23.4/16.5 |
2.0/1.6 |
3.4 |
78.3 |
18208 |
Επικοινωνήστε μαζί μας για περισσότερες πληροφορίες
Εφαρμογή
ΠΡΟΣΤΗΜΑΤΙΚΑ
ΕΠΙΤΡΟΠΗ
Συνεργάτης
Γενικές ερωτήσεις
Ποια είναι τα βασικά πρότυπα για την καθυστέρηση της φλόγας για αυτά τα καλώδια;- Δεν ξέρω.
Τα καλώδια συμμορφώνονται με την IEC 60332-1-2 για την αντίσταση στην εξάπλωση της φλόγας και με την IEC 61034 για τη δοκιμή πυκνότητας καπνού
- Δεν ξέρω.Ποια είναι η ελάχιστη θερμοκρασία λειτουργίας για την μόνωση από PVC;- Δεν ξέρω.
Η μόνωση PVC διατηρεί τις επιδόσεις από -15°C έως +70°C.
Μπορούν αυτά τα καλώδια να χρησιμοποιηθούν σε συστήματα αγωγών;- Δεν ξέρω.
Ναι, είναι κατάλληλα για τοποθέτηση σε σωλήνες, αγωγούς ή δίσκους.
- Δεν ξέρω.Ποια τάση είναι κατάλληλη για καλωδίωση κτιρίων;- Δεν ξέρω.
Η τάση 0.6/1KV είναι ιδανική για εφαρμογές χαμηλής τάσης όπως φωτισμός και διανομή ενέργειας.
- Δεν ξέρω.Υπάρχουν επιλογές χρωματικής κωδικοποίησης για την αναγνώριση φάσης;- Δεν ξέρω.
Τα τυποποιημένα χρώματα περιλαμβάνουν μαύρο/κόκκινο/μπλε για τις φάσεις και πράσινο/κίτρινο για τη γη.
- Δεν ξέρω.Ποια είναι η μέγιστη θερμοκρασία του αγωγού κατά τη διάρκεια της λειτουργίας;- Δεν ξέρω.
Οι αγωγοί με μόνωση PVC αντέχουν έως και 90 °C σε συνθήκες βραχυκυκλώματος.
- Δεν ξέρω.Αυτά τα καλώδια απαιτούν ειδικά εξαρτήματα τερματισμού;- Δεν ξέρω.
Οι τυποποιημένοι συρματόσχοινοι καλωδίων PVC και οι συνδέσεις είναι συμβατοί.
- Δεν ξέρω.Είναι κατάλληλα αυτά τα καλώδια για εξωτερική χρήση;- Δεν ξέρω.
Τα ανθεκτικά στις υπεριώδεις ακτινοβολίες σακάκια PVC είναι διαθέσιμα για εξωτερικές εφαρμογές.
- Δεν ξέρω.Τι πιστοποιητικά πρέπει να ψάξω;- Δεν ξέρω.
Ψάξτε για σήμανση CE, συμμόρφωση με το CPR και πιστοποίηση IEC 60502.
